กล่อง Pass Through แบบไม่ทำความสะอาดตัวเองคืออะไร และคุณควรใช้เมื่อใด

ทำความเข้าใจกับกล่องผ่านการทำความสะอาดตัวเองแบบไม่ทำความสะอาด

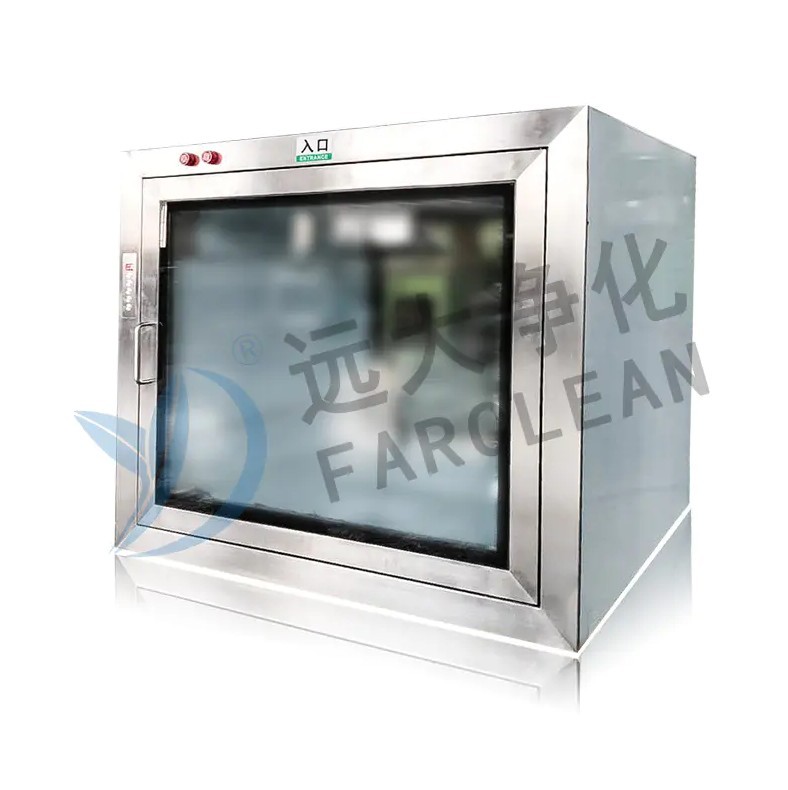

A กล่องผ่านแบบไม่ทำความสะอาดตัวเอง เป็นห้องถ่ายเทแบบคงที่และคงที่ซึ่งติดตั้งอยู่ในผนังระหว่างห้องปลอดเชื้อกับพื้นที่ที่ไม่จำแนกประเภทหรือต่ำกว่าที่อยู่ติดกัน ต่างจากกล่องผ่านการทำความสะอาดตัวเอง (หรือฝักบัวลม) ซึ่งใช้พัดลมและตัวกรอง HEPA เพื่อไล่อนุภาคในอากาศออกจากวัสดุที่ถูกถ่ายโอน รูปแบบที่ไม่ทำความสะอาดตัวเองอาศัยประตูที่เชื่อมต่อกันและการควบคุมการเข้าถึงเพื่อป้องกันการปนเปื้อนข้าม หน้าที่หลักคือทำหน้าที่เป็นเขตกันชนที่สะอาด ซึ่งเป็นอุปสรรคทางกายภาพที่ทำให้แน่ใจว่าสภาพแวดล้อมทั้งสองจะไม่สื่อสารกันโดยตรงระหว่างการถ่ายโอนวัสดุ

โดยทั่วไป ห้องเพาะเลี้ยงจะมีประตูที่เชื่อมต่อกันสองบาน: ประตูหนึ่งเปิดออกไปด้านห้องปลอดเชื้อ และอีกประตูหนึ่งเปิดออกสู่สภาพแวดล้อมภายนอก กลไกลูกโซ่ช่วยให้แน่ใจว่าประตูทั้งสองบานไม่สามารถเปิดพร้อมกันได้ รักษาความแตกต่างของความดันอากาศ และป้องกันไม่ให้อากาศภายนอกที่ไม่มีการกรองเข้าสู่ห้องปลอดเชื้อ การออกแบบเชิงรับนี้ทำให้ง่ายขึ้น ลดค่าใช้จ่ายในการบำรุงรักษา และมีความน่าเชื่อถือสูงเมื่อเปรียบเทียบกับระบบขจัดการปนเปื้อนแบบแอคทีฟ ซึ่งเป็นข้อได้เปรียบที่สำคัญในโรงงานที่มีการหยุดทำงานซึ่งมีต้นทุนสูง

กล่องทะลุแบบไม่ทำความสะอาดตัวเองสร้างขึ้นจากวัสดุเรียบและไม่มีรูพรุน ซึ่งส่วนใหญ่เป็นสแตนเลส 304 หรือ 316L ซึ่งเช็ดทำความสะอาดได้ง่ายและต้านทานการยึดเกาะของจุลินทรีย์ โดยทั่วไปแล้วมุมภายในจะมีการคลุมหรือตกแต่งรัศมีเพื่อขจัดขอบที่ดักจับอนุภาค บางรุ่นมีหลอด UV ฆ่าเชื้อโรคเพื่อเป็นทางเลือกในการขจัดการปนเปื้อนบนพื้นผิวระหว่างการใช้งาน โดยเพิ่มชั้นการควบคุมการปนเปื้อนโดยไม่ต้องข้ามไปยังหมวด "การทำความสะอาดตัวเอง"

คุณสมบัติหลักและข้อกำหนดการออกแบบ

เมื่อประเมินกล่องผ่านที่ไม่ทำความสะอาดตัวเอง คุณลักษณะการออกแบบหลายประการจะกำหนดประสิทธิภาพในทางปฏิบัติ การทำความเข้าใจข้อกำหนดเหล่านี้ช่วยให้ทีมจัดซื้อจัดจ้างสามารถจับคู่หน่วยงานที่เหมาะสมกับข้อกำหนดการจำแนกประเภทของโรงงานและความต้องการในขั้นตอนการทำงานได้

ระบบเชื่อมต่อทางกล

กลไกลูกโซ่เป็นคุณลักษณะด้านความปลอดภัยที่กำหนดของกล่องทะลุ ในรุ่นที่ไม่ทำความสะอาดตัวเอง โดยทั่วไปสามารถทำได้ผ่านระบบลูกเบี้ยวและก้านแบบกลไกหรือล็อคโซลินอยด์แบบอิเล็กทรอนิกส์ อินเตอร์ล็อคแบบกลไกเป็นที่นิยมในสภาพแวดล้อมที่มีข้อกำหนดทางแม่เหล็กไฟฟ้าที่เข้มงวด (เช่น พื้นที่การผลิตอุปกรณ์อิเล็กทรอนิกส์บางแห่ง) ในขณะที่อินเทอร์ล็อคแบบอิเล็กทรอนิกส์ให้การบันทึกเส้นทางการตรวจสอบ การบูรณาการการควบคุมการเข้าถึง และการตรวจสอบระยะไกล ซึ่งมีคุณค่าในโรงงานผลิตยาที่ควบคุมโดย GMP

วัสดุและการตกแต่งพื้นผิว

พื้นผิวภายในได้รับการขัดเงาแบบกระจก (โดยทั่วไป Ra ≤ 0.4 µm สำหรับการใช้งานด้านเภสัชกรรม) เพื่อลดการยึดเกาะของอนุภาคและอำนวยความสะดวกในการตรวจสอบการทำความสะอาด ภายนอกอาจใช้การขัดเงาหรือเหล็กอ่อนเคลือบผงเพื่อลดต้นทุนโดยไม่กระทบต่อความสมบูรณ์ภายใน ซีลประตูสร้างจากปะเก็นซิลิโคนหรือ EPDM ที่รักษาความยืดหยุ่นด้วยรอบการทำความสะอาดซ้ำๆ ด้วย IPA ผ้าเช็ดทำความสะอาดไฮโดรเจนเปอร์ออกไซด์ หรือน้ำยาฆ่าเชื้อในห้องคลีนรูมทั่วไปอื่นๆ

ตัวเลือกการฆ่าเชื้อด้วย UV-C

กล่องทะลุแบบไม่ทำความสะอาดตัวเองหลายกล่องมีหลอดไฟ UV-C ในตัวเป็นอุปกรณ์เสริม เมื่อเปิดใช้งานระหว่างการถ่ายโอน แสง UV-C จะฉายรังสีพื้นผิวที่สัมผัสภายในห้อง ช่วยลดภาระทางชีวภาพที่พื้นผิวได้มากถึง 99.9% ภายใน 15–30 นาทีหลังจากได้รับแสง สิ่งสำคัญที่ควรทราบก็คือ UV-C เป็นการบำบัดพื้นผิวเท่านั้น โดยไม่ได้กรองหรือกำจัดอนุภาคในอากาศ ซึ่งเป็นสาเหตุที่เครื่องเหล่านี้ยังคงจัดอยู่ในประเภทไม่ทำความสะอาดตัวเอง

ขนาดและความสามารถในการรับน้ำหนัก

กล่องทะลุผ่านมีจำหน่ายในขนาดภายในที่หลากหลาย ตั้งแต่รุ่นตั้งโต๊ะขนาดกะทัดรัด (ประมาณ 400 × 400 × 400 มม.) ที่ออกแบบมาสำหรับการถ่ายโอนตัวอย่างขนาดเล็ก ไปจนถึงยูนิตแบบตั้งพื้นขนาดใหญ่ (สูงถึง 1200 × 800 × 800 มม. หรือมากกว่า) ที่สามารถรองรับถาดเต็ม ส่วนประกอบอุปกรณ์ หรือบรรจุภัณฑ์จำนวนมาก โดยทั่วไปความสามารถในการรับน้ำหนักจะอยู่ในช่วงตั้งแต่ 30 กก. ถึงมากกว่า 150 กก. ขึ้นอยู่กับโครงสร้างของชั้นวางและโครง

การใช้งานในอุตสาหกรรม

กล่องผ่านแบบไม่ทำความสะอาดตัวเองถูกนำไปใช้ในอุตสาหกรรมที่มีการควบคุมและกึ่งควบคุมที่หลากหลาย ความสามารถรอบด้านเมื่อรวมกับต้นทุนการดำเนินงานที่ต่ำและความง่ายในการตรวจสอบ ทำให้เหมาะสำหรับโรงงานแทบทุกแห่งที่ต้องมีการควบคุมการขนย้ายวัสดุ

การผลิตอุปกรณ์อิเล็กทรอนิกส์: กรณีการใช้งานหลัก

อุตสาหกรรมอิเล็กทรอนิกส์เป็นหนึ่งในการใช้งานที่แพร่หลายและต้องการมากที่สุดสำหรับกล่องผ่านแบบไม่ทำความสะอาดตัวเอง การผลิตเซมิคอนดักเตอร์ การประกอบ PCB และการผลิตส่วนประกอบทางแสงทั้งหมดเกิดขึ้นในสภาพแวดล้อมที่มีการควบคุมอย่างเข้มงวด ซึ่งแม้แต่อนุภาคขนาดต่ำกว่าไมครอนก็อาจทำให้เกิดข้อบกพร่องของผลิตภัณฑ์หรือสูญเสียผลผลิตได้ ในการตั้งค่าเหล่านี้ กล่องพาสทรูช่วยให้สามารถถ่ายโอนเวเฟอร์ วัสดุพิมพ์ มาส์ก และเครื่องมือได้บ่อยครั้ง โดยไม่กระทบต่อระดับ ISO ของพื้นที่การผลิต

เนื่องจากห้องคลีนรูมแบบอิเล็กทรอนิกส์มักจะมีข้อกำหนด EMI (การรบกวนทางแม่เหล็กไฟฟ้า) ที่เข้มงวด กล่องผ่านแบบไม่ทำความสะอาดตัวเองที่เชื่อมต่อกันทางกลไกจึงมักนิยมใช้มากกว่าหน่วยที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ การไม่มีระบบไหลเวียนอากาศแบบแอคทีฟยังช่วยลดความเสี่ยงของปัญหาการจัดแนวที่เกิดจากการสั่นสะเทือนใกล้กับการพิมพ์หินหรืออุปกรณ์ตรวจสอบที่มีความละเอียดอ่อน

ชีวเภสัชภัณฑ์และโรงพยาบาล

ในการผลิตยาและการผสมสารฆ่าเชื้อในโรงพยาบาล การปฏิบัติตามกฎระเบียบเป็นปัจจัยหลักในการเลือกกล่องผ่าน คำแนะนำของ EU GMP ภาคผนวก 1 และ FDA กำหนดให้การถ่ายโอนวัสดุระหว่างโซนจำแนกและโซนที่ไม่จำแนกประเภทต้องดำเนินการในลักษณะที่ป้องกันการปนเปื้อนเข้าไป กล่องผ่านแบบไม่ทำความสะอาดตัวเองที่ได้รับการตรวจสอบอย่างเหมาะสม พร้อมด้วยขั้นตอนการทำความสะอาดที่จัดทำเป็นเอกสารและการตรวจสอบความถูกต้องของลูกโซ่ เป็นไปตามข้อกำหนดเหล่านี้ในการใช้งานเกรด B/C และ ISO 6/7 ส่วนใหญ่

ไม่ทำความสะอาดตัวเองกับกล่องผ่านทำความสะอาดตัวเอง

การเลือกระหว่างกล่องผ่านแบบทำความสะอาดตัวเองและแบบไม่ทำความสะอาดตัวเองนั้นขึ้นอยู่กับโปรไฟล์ความเสี่ยงในการปนเปื้อนของกระบวนการของคุณ การจำแนกประเภทของห้องปลอดเชื้อ และข้อกำหนดในการปฏิบัติงานของคุณ ไม่มีประเภทใดที่เหนือกว่าในระดับสากล — ตัวเลือกที่เหมาะสมขึ้นอยู่กับบริบท

• ความเสี่ยงในการสร้างอนุภาค: หากสิ่งของที่ถูกถ่ายโอนมีแนวโน้มที่จะปล่อยอนุภาคออกมา — เช่น บรรจุภัณฑ์กระดาษแข็ง ส่วนประกอบที่ไม่ได้บรรจุถุง หรือสิ่งของที่อยู่ในสภาพแวดล้อมที่ไม่สามารถควบคุมได้ หน่วยทำความสะอาดตัวเองที่มีการกรอง HEPA แบบแอคทีฟคือตัวเลือกที่ปลอดภัยกว่า กล่องแบบไม่ทำความสะอาดตัวเองเหมาะสำหรับสิ่งของที่ทำความสะอาดล่วงหน้าแล้วหรือบรรจุถุงสองชั้นก่อนขนย้าย
• การจำแนกประเภทห้องสะอาด: สำหรับสภาพแวดล้อม ISO 8 หรือเกรด D โดยทั่วไปแล้ว กล่องผ่านแบบไม่ทำความสะอาดตัวเองพร้อมโปรโตคอลการทำความสะอาดด้วยตนเองก็เพียงพอแล้ว สำหรับสภาพแวดล้อม ISO 5 (เกรด A/B) ที่อยู่ติดกับพื้นที่เกรด C หรือ D อาจจำเป็นต้องใช้หน่วยทำความสะอาดตัวเองตามความคาดหวังด้านกฎระเบียบหรือ SOP ของโรงงาน
• ภาระการบำรุงรักษา: หน่วยทำความสะอาดตัวเองจำเป็นต้องมีการทดสอบความสมบูรณ์ของตัวกรอง HEPA การบำรุงรักษามอเตอร์พัดลม และการปรับสมดุลการไหลเวียนของอากาศเป็นประจำ ซึ่งทั้งหมดนี้จะเพิ่มต้นทุนการดำเนินงาน กล่องแบบไม่ทำความสะอาดตัวเองมีชิ้นส่วนที่เคลื่อนไหวน้อยที่สุด ช่วยลดความถี่ในการบำรุงรักษาและต้นทุนได้อย่างมาก
• ความซับซ้อนในการตรวจสอบ: กล่องผ่านแบบไม่ทำความสะอาดตัวเองจะตรวจสอบและรับรองได้ง่ายกว่าภายใต้หลักเกณฑ์ GMP โดยทั่วไปขอบเขตการตรวจสอบจะครอบคลุมถึงฟังก์ชันอินเตอร์ล็อค การตรวจสอบการทำความสะอาด และการตรวจสอบความแตกต่างของแรงดัน ซึ่งเป็นขอบเขตที่แคบกว่าระบบฝักบัวลมแบบแอคทีฟมาก
• ปริมาณการถ่ายโอน: อุปกรณ์ทำความสะอาดตัวเองต้องมีรอบการล้าง (โดยทั่วไปคือ 1-5 นาที) ก่อนจึงจะสามารถเปิดประตูด้านในได้ หน่วยที่ไม่ทำความสะอาดตัวเองช่วยให้ถ่ายโอนได้เร็วขึ้นเมื่อมีการปลดอินเตอร์ล็อค ซึ่งสำคัญในสภาพแวดล้อมการผลิตที่มีปริมาณงานสูงหรือการจ่ายยาในโรงพยาบาล

การติดตั้ง คุณสมบัติ และโปรโตคอลการปฏิบัติงาน

การติดตั้งกล่องพาสทรูแบบไม่ทำความสะอาดตัวเองอย่างเหมาะสมถือเป็นสิ่งสำคัญต่อประสิทธิภาพในระยะยาว ตัวเครื่องต้องติดตั้งแบบฝังเรียบบนผนังห้องคลีนรูมโดยมีซีลกันอากาศเข้ารอบปริมณฑลของเฟรม เพื่อป้องกันการไหลของอากาศบายพาส สำหรับห้องปลอดเชื้อที่มีแรงดันบวก ประตูด้านห้องปลอดเชื้อควรมีแรงปิดผนึกที่สูงกว่าเล็กน้อยเพื่อพิจารณาถึงแรงดันส่วนต่าง สำหรับสภาพแวดล้อมที่มีแรงดันลบ (เช่น ชุดควบคุม) ตรรกะการติดตั้งจะกลับกัน

คุณสมบัติ (IQ/OQ/PQ)

ในอุตสาหกรรมที่มีการควบคุม กล่องผ่านจะต้องผ่านการรับรองอย่างเป็นทางการก่อนใช้งาน โดยทั่วไปกระบวนการรับรองจะรวมถึง:

• คุณสมบัติการติดตั้ง (IQ): การตรวจสอบว่ามีการติดตั้งหน่วยตามข้อกำหนดเฉพาะของผู้ผลิต รวมถึงการตรวจสอบขนาด การตรวจสอบการรับรองวัสดุ และการตรวจสอบการปิดผนึกผนัง
• คุณสมบัติการปฏิบัติงาน (OQ): การทดสอบการทำงานของระบบอินเตอร์ล็อค (การยืนยันว่าประตูทั้งสองบานไม่สามารถเปิดพร้อมกันได้) การตรวจสอบความสมบูรณ์ของซีลประตู และ — หากติดตั้ง UV-C — การตรวจสอบความเข้มของหลอดไฟ
• คุณสมบัติการปฏิบัติงาน (PQ): การตรวจสอบจำนวนอนุภาคในห้องปลอดเชื้อระหว่างการถ่ายโอนวัสดุจำลองเพื่อยืนยันว่ากล่องทะลุไม่ได้ทำหน้าที่เป็นช่องทางการปนเปื้อนภายใต้สภาวะการทำงานปกติ

ขั้นตอนการปฏิบัติงานมาตรฐาน

แม้แต่กล่องส่งบอลที่ได้รับการออกแบบอย่างดีที่สุดก็ไม่สามารถชดเชยระเบียบวินัยของผู้ใช้ที่ไม่ดีได้ SOPs ที่มีประสิทธิผลสำหรับกล่องผ่านแบบไม่ทำความสะอาดตัวเองควรระบุ: เวลาพักสูงสุดสำหรับสิ่งของภายในห้องเพาะเลี้ยง การทำความสะอาดล่วงหน้าหรือการบรรจุถุงที่จำเป็นก่อนเข้า ความถี่ในการทำความสะอาดภายในและสารฆ่าเชื้อที่ได้รับอนุมัติ โปรโตคอลการเปิดใช้งาน UV-C (ถ้ามี) และข้อกำหนดด้านเอกสารสำหรับการถ่ายโอนแต่ละครั้งในสภาพแวดล้อมที่มีการควบคุม การฝึกอบรมอย่างสม่ำเสมอและการตรวจสอบการปฏิบัติตามข้อกำหนดเป็นระยะถือเป็นสิ่งสำคัญในการรักษาความสมบูรณ์ของห้องปลอดเชื้อในระยะยาว

วิธีเลือกกล่อง Pass Through แบบไม่ทำความสะอาดตัวเองที่ถูกต้อง

การเลือกหน่วยที่ถูกต้องสำหรับโรงงานของคุณเกี่ยวข้องกับการปรับข้อกำหนดการควบคุมการปนเปื้อน ความต้องการขั้นตอนการทำงาน ภาระผูกพันด้านกฎระเบียบ และข้อจำกัดด้านงบประมาณให้สมดุล รายการตรวจสอบต่อไปนี้รวบรวมปัจจัยการตัดสินใจที่สำคัญที่สุด:

• กำหนดประเภทห้องคลีนรูมทั้งสองด้านของผนังถ่ายโอน คลาส ISO หรือเกรด GMP ของสภาพแวดล้อมที่สะอาดกว่ากำหนดมาตรฐานการก่อสร้างขั้นต่ำ (การตกแต่งพื้นผิว คุณภาพซีล ความน่าเชื่อถือของอินเตอร์ล็อค)
• กำหนดขนาดและน้ำหนักสูงสุดของสินค้า เลือกขนาดภายในที่มีระยะห่างอย่างน้อย 20% ทุกด้านเพื่อให้ขนถ่ายได้สะดวกโดยไม่ต้องบังคับสิ่งของกับพื้นผิวที่ปิดสนิท
• ระบุประเภทอินเทอร์ล็อค แนะนำให้ใช้ระบบล็อคแบบกลไกสำหรับพื้นที่อิเล็กทรอนิกส์ที่ไวต่อ EMI อินเตอร์ล็อคแบบอิเล็กทรอนิกส์จะดีกว่าสำหรับสภาพแวดล้อม GMP ที่ต้องมีเส้นทางการตรวจสอบและการควบคุมการเข้าถึง
• พิจารณาให้ UV-C เป็นอาหารเสริม สำหรับโรงงานขนย้ายสิ่งของที่มีบรรจุภัณฑ์ภายนอกตกค้างหรือมีความเสี่ยงต่อการปนเปื้อนทางชีวภาพ หลอดไฟ UV-C จะช่วยขจัดการปนเปื้อนบนพื้นผิวเพิ่มเติมโดยไม่ต้องเสียค่าใช้ระบบฝักบัวลมเต็มรูปแบบ
• ยืนยันความเข้ากันได้ของวัสดุ ตรวจสอบให้แน่ใจว่าเกรดสเตนเลสสตีลภายในและวัสดุปะเก็นเข้ากันได้กับสารทำความสะอาดที่ใช้ในโรงงานของคุณ โดยเฉพาะอย่างยิ่งหากสารฆ่าเชื้อที่มีคลอรีนเป็นองค์ประกอบหลัก (ซึ่งสามารถเจาะสเตนเลสเกรดต่ำกว่าได้) เป็นส่วนหนึ่งของระเบียบปฏิบัติในการทำความสะอาดของคุณ
• ขอแพ็คเกจเอกสารก่อนเวลา สำหรับอุตสาหกรรมที่ได้รับการควบคุม ขอให้ซัพพลายเออร์จัดเตรียมบันทึก FAT (การทดสอบการยอมรับจากโรงงาน) ใบรับรองวัสดุ และร่างโปรโตคอล IQ/OQ ในเวลาที่ทำการสั่งซื้อ เพื่อหลีกเลี่ยงความล่าช้าในการรับรองหลังการส่งมอบ

กล่องผ่านแบบไม่ทำความสะอาดตัวเองไม่ได้เป็นเพียงตัวเลือก "พื้นฐาน" เมื่อเปรียบเทียบกับระบบที่ใช้งานอยู่ แต่เป็นตัวเลือกที่เหมาะสมสำหรับสภาพแวดล้อมห้องปลอดเชื้อในสัดส่วนขนาดใหญ่เมื่อมีการระบุ ติดตั้ง และใช้งานอย่างถูกต้อง ความเรียบง่ายคือจุดแข็ง: ส่วนประกอบที่น้อยลงหมายถึงโหมดความล้มเหลวที่น้อยลง ค่าบำรุงรักษาที่ลดลง และเส้นทางการตรวจสอบที่ตรงไปตรงมามากขึ้น สำหรับโรงงานในภาคส่วนอิเล็กทรอนิกส์ ยา เครื่องสำอาง อาหาร และการดูแลสุขภาพ ยังคงเป็นหนึ่งในเครื่องมือที่คุ้มค่าและเชื่อถือได้มากที่สุดสำหรับการรักษาความสมบูรณ์ของห้องปลอดเชื้อระหว่างการดำเนินการขนถ่ายวัสดุ
