เทคโนโลยี Clean Room Air Shower ทำงานอย่างไร และคุณจะเพิ่มประสิทธิภาพสูงสุดได้อย่างไร

ห้องอาบน้ำฝักบัวลมในห้องคลีนรูมคืออะไร?

ก ห้องอาบน้ำฝักบัวอากาศสะอาด เป็นทางเดินแบบปิดที่ติดตั้งบริเวณทางเข้าห้องคลีนรูม หน้าที่หลักคือกำจัดการปนเปื้อนของอนุภาค เช่น ฝุ่น ผ้าสำลี ผม สะเก็ดผิวหนัง และอนุภาคในอากาศอื่นๆ ออกจากบุคลากรและอุปกรณ์ก่อนที่จะเข้าสู่สภาพแวดล้อมที่มีการควบคุม ฝักบัวลมสามารถทำได้โดยการบังคับกระแสลมความเร็วสูงของอากาศกรอง HEPA หรือกรอง ULPA ไปที่บุคคลหรือวัตถุที่ไหลผ่าน ขจัดอนุภาคที่เกาะติดกับพื้นผิว และพัดพาออกไปผ่านตะแกรงอากาศส่งคืนที่เชื่อมต่อกับระบบกรอง

กir showers serve as a critical contamination control barrier in industries where even microscopic particles can cause product defects, equipment malfunction, or process failures. Semiconductor fabrication plants, pharmaceutical manufacturing suites, biotechnology laboratories, aerospace component assembly areas, and medical device production facilities all rely on air showers as part of their contamination management strategy. Without this decontamination step, every person entering a cleanroom would bring with them thousands to millions of particles per minute shed naturally from clothing and skin.

เทคโนโลยีหลักเบื้องหลังระบบฝักบัวลม

เทคโนโลยีภายในฝักบัวลมสำหรับห้องคลีนรูมมีความซับซ้อนมากกว่ารูปลักษณ์ภายนอกที่เรียบง่ายที่แนะนำ ระบบบูรณาการหลายระบบทำงานร่วมกันเพื่อให้บรรลุการกำจัดอนุภาคที่มีประสิทธิภาพภายในรอบเวลาปกติที่ 15 ถึง 30 วินาที

การกรอง HEPA และ ULPA

รากฐานของประสิทธิภาพของแอร์ฝักบัวคือคุณภาพการกรอง แผ่นกรองอนุภาคอากาศประสิทธิภาพสูง (HEPA) ดักจับอนุภาคได้อย่างน้อย 99.97% ที่เส้นผ่านศูนย์กลาง 0.3 ไมโครเมตร ซึ่งเป็นขนาดอนุภาคที่ทะลุทะลวงได้มากที่สุดสำหรับตัวกลางกรองแบบเส้นใย แผ่นกรองอากาศทะลุทะลวงต่ำพิเศษ (ULPA) ให้ประสิทธิภาพที่ดียิ่งขึ้น โดยดักจับอนุภาคได้ 99.9995% ที่ขนาด 0.12 ไมโครเมตร ตัวเลือกระหว่าง HEPA และ ULPA ขึ้นอยู่กับการจำแนกความสะอาดของห้องคลีนรูมเป้าหมาย โดยทั่วไปแล้ว สภาพแวดล้อม ISO คลาส 5 และสูงกว่าจะใช้การกรอง HEPA ในฝักบัวลม ในขณะที่โรงงานเซมิคอนดักเตอร์ ISO คลาส 3 และคลาส 4 อาจระบุ ULPA เพื่อให้ตรงกับข้อกำหนดการควบคุมอนุภาคที่เข้มงวดของกระบวนการผลิต

ความสมบูรณ์ของตัวกรองเป็นสิ่งสำคัญยิ่ง รูเข็มรั่วเพียงจุดเดียวหรือซีลตัวกรองเสียหายอาจทำให้อากาศที่ไม่มีการกรองไหลผ่านตัวกลางทั้งหมด ส่งผลให้ระบบการกรองไม่มีประสิทธิภาพ นี่คือเหตุผลว่าทำไมตัวกรอง Air Shower จึงได้รับการทดสอบโดยใช้เครื่องสแกนโฟโตมิเตอร์แบบสเปรย์ระหว่างการทดสอบการใช้งานและตามระยะเวลาการบริการปกติ โดยใช้ไดออคทิล พทาเลท (DOP) หรือโพลีอัลฟาโอเลฟิน (PAO) ท้าทายละอองลอยในการตรวจสอบว่าไม่มีการรั่วไหลของบายพาสรอบๆ กรอบตัวกรองหรือปะเก็น

การออกแบบหัวฉีดอากาศความเร็วสูง

กir showers deliver filtered air through a series of nozzles arranged on the side walls, ceiling, or floor of the enclosure. Nozzle velocity is a defining performance parameter: most air shower specifications call for air jet velocities between 20 and 30 meters per second (approximately 4,000 to 6,000 feet per minute) at the nozzle exit. This high-velocity airstream creates sufficient aerodynamic force to overcome the adhesive forces binding particles to fabric surfaces, lifting them into the airstream and carrying them toward the return air grilles.

การวางแนวและการจัดวางหัวฉีดส่งผลอย่างมากต่อความสม่ำเสมอของลมที่ฉีดเข้าไปปกคลุมบุคคลที่อยู่ในห้องอาบน้ำ การออกแบบฝักบัวลมสมัยใหม่ใช้หัวฉีดแบบปรับได้ หมุนได้ หรือแบบสั่น ซึ่งจะพัดกระแสลมไปทั่วร่างกาย แทนที่จะกำหนดทิศทางกระแสน้ำคงที่ที่จุดเดียว รุ่นขั้นสูงบางรุ่นรวมรอบการหมุนหัวฉีดที่ตั้งโปรแกรมได้ ซึ่งสลับทิศทางการฉีดหลายครั้งในระหว่างรอบการปนเปื้อนครั้งเดียว เพื่อให้มั่นใจว่าบริเวณผ้าที่พับ แขนเสื้อ และด้านหลังของชุดได้รับการปะทะอากาศอย่างเพียงพอ ระยะห่างระหว่างหัวฉีดต้องได้รับการปรับให้เหมาะสมเพื่อให้ครอบคลุมได้ต่อเนื่องโดยไม่มีจุดบอดซึ่งอนุภาคอาจไม่ถูกรบกวน

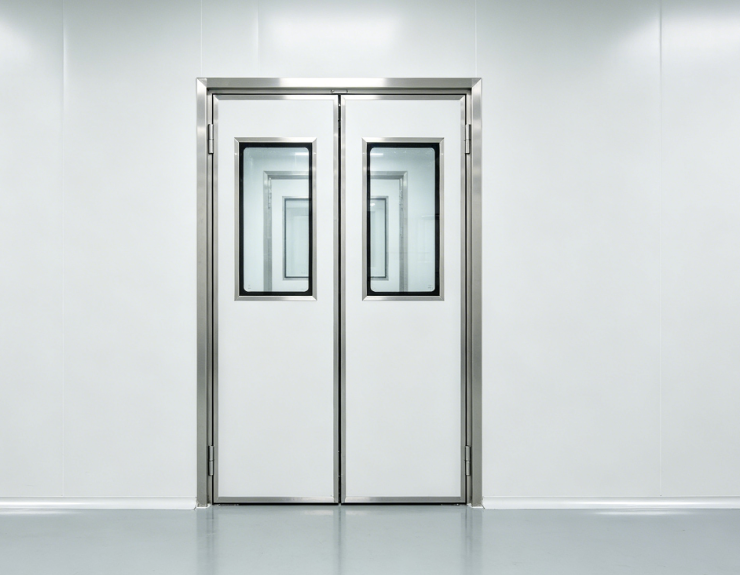

ระบบประตูอินเตอร์ล็อค

ก fundamental safety and contamination control feature of every air shower is the interlocked door system. The entry door and exit door of the air shower are electronically interlocked so that both cannot be open simultaneously. This prevents the creation of a direct airflow path between the uncontrolled corridor and the cleanroom interior — a scenario that would allow contaminated air to flow directly into the controlled space. The interlock also ensures that the decontamination cycle runs to completion before the exit door releases, preventing personnel from shortcutting the process. Interlock systems are typically controlled by a programmable logic controller (PLC) and can be integrated with access control systems that log entry times and cycle data.

ปัจจัยที่กำหนดประสิทธิภาพการอาบน้ำด้วยลม

ประสิทธิภาพในบริบทของฝักบัวลมหมายถึงเปอร์เซ็นต์ของอนุภาคที่เกาะติดกับพื้นผิวที่สามารถกำจัดออกจากบุคลากรได้สำเร็จในระหว่างรอบการชำระล้างการปนเปื้อนครั้งเดียว ไม่มีแอร์ฝักบัวที่สามารถกำจัดได้ 100% อนุภาคบางส่วนยังคงติดอยู่ในรอยพับผ้าหรือในพื้นที่ที่มีการปะทะของอากาศไม่เพียงพอ แต่ระบบที่ได้รับการออกแบบมาอย่างดีซึ่งทำงานภายใต้สภาวะที่ถูกต้องสามารถบรรลุประสิทธิภาพในการกำจัด 80% ถึง 95% สำหรับอนุภาคที่มีขนาดใหญ่กว่า 0.5 ไมโครเมตร ตัวแปรหลายตัวมีผลกระทบโดยตรงและวัดผลได้ต่อตัวเลขนี้

กir Shower Configuration Options and Selection Criteria

กir showers are available in a range of configurations to suit different facility layouts, throughput requirements, and cleanroom classifications. Selecting the right configuration requires evaluating both the physical constraints of the installation site and the contamination control requirements of the target environment.

การกำหนดค่าแบบคนเดียวและแบบอุโมงค์

ฝักบัวลมสำหรับคนเดียวเป็นรูปแบบที่ใช้กันทั่วไปมากที่สุด และได้รับการออกแบบเพื่อจัดการกับผู้พักอาศัยครั้งละหนึ่งคน ภายในตู้ขนาดกะทัดรัด โดยทั่วไปมีความกว้าง 900 มม. x ลึก 900 มม. เหมาะสำหรับสถานที่ที่มีปริมาณบุคลากรปานกลาง ซึ่งรอบเวลาไม่ก่อให้เกิดปัญหาคอขวด ห้องอาบน้ำฝักบัวลมแบบอุโมงค์เป็นกรงแบบยาวที่สามารถรองรับคนหลายคนพร้อมกันหรืออนุญาตให้รถเข็นและอุปกรณ์เดินผ่านได้ การกำหนดค่าอุโมงค์ใช้ในสภาพแวดล้อมที่มีปริมาณงานสูง เช่น โรงงานผลิตยาขนาดใหญ่ ซึ่งอาจต้องใช้บุคลากรหลายสิบคนเข้าหรือออกจากห้องปลอดเชื้อภายในระยะเวลาอันสั้น การออกแบบอุโมงค์บางแบบรวมการไหลเวียนของอากาศที่ต่อเนื่องมากกว่าการหมุนเวียนแบบแยกส่วน ช่วยให้บุคลากรเดินผ่านด้วยความเร็วที่ควบคุมได้โดยไม่หยุด

การจัดหัวฉีดเพดาน ผนัง และพื้น

การจัดเรียงหัวฉีดจะกำหนดว่าพื้นผิวตัวถังใดที่ได้รับการปะทะอากาศโดยตรง การกำหนดค่าหัวฉีดติดผนังด้านข้างเป็นมาตรฐานสำหรับฝักบัวลมสำหรับบุคลากรส่วนใหญ่ และกำหนดเป้าหมายไปที่ลำตัว แขน และขา การจัดวางหัวฉีดติดเพดานใช้ในฝักบัวลมของอุปกรณ์ โดยกระแสลมจากบนลงล่างช่วยทำความสะอาดพื้นผิวแนวนอน เช่น หลังคารถเข็นและเรือนอุปกรณ์ได้อย่างมีประสิทธิภาพ ระบบรวมที่มีหัวฉีดบนพื้นผิวทั้งสามชนิด ได้แก่ ผนัง เพดาน และพื้น ให้การครอบคลุมที่ครอบคลุมมากที่สุด และระบุไว้สำหรับการใช้งานที่สำคัญ ซึ่งแม้แต่ด้านล่างของล้อรองเท้าและอุปกรณ์จะต้องได้รับการกำจัดการปนเปื้อนก่อนจะเข้าสู่ห้องปลอดเชื้อ

ข้อกำหนดการบำรุงรักษาเพื่อประสิทธิภาพที่ยั่งยืน

กn air shower that is not properly maintained will progressively lose its decontamination effectiveness, often without any obvious external indication that performance has degraded. A structured maintenance program is essential to ensure that the system continues to meet its design specifications throughout its operational life.

• การตรวจสอบแรงดันต่างของตัวกรอง: เกจแมกนีเฮลิกหรือตัวแปลงสัญญาณแรงดันแบบอิเล็กทรอนิกส์จะวัดแรงดันตกคร่อมตัวกรอง HEPA หรือ ULPA เมื่อตัวกรองโหลดอนุภาคที่ดักจับไว้เมื่อเวลาผ่านไป แรงดันตกคร่อมจะเพิ่มขึ้น เมื่อแรงดันส่วนต่างถึงเกณฑ์การเปลี่ยนของผู้ผลิต — โดยทั่วไปคือ 250 Pa สำหรับตัวกรอง HEPA — จะต้องเปลี่ยนตัวกรองเพื่อคืนค่าปริมาณการไหลของอากาศที่ออกแบบและความเร็วหัวฉีด
• การตรวจสอบความเร็วของหัวฉีด: ความเร็วลมที่หัวฉีดแต่ละอันควรวัดด้วยเครื่องวัดความเร็วลมที่ปรับเทียบแล้วอย่างน้อยปีละครั้ง หรือหลังการเปลี่ยนตัวกรองหรือการบำรุงรักษาเครื่องเป่าลม หัวฉีดใดๆ ที่ส่งน้อยกว่าความเร็วต่ำสุดที่ระบุควรได้รับการตรวจสอบการอุดตัน การเยื้องศูนย์ หรือการรั่วไหลของท่อต้นน้ำ
• การทดสอบความสมบูรณ์ของตัวกรอง: การทดสอบความท้าทายของละอองลอยโดยใช้ PAO หรือ DOP ควรดำเนินการหลังการเปลี่ยนตัวกรองแต่ละครั้ง และอย่างน้อยปีละครั้งระหว่างการทำงาน เพื่อตรวจสอบว่าไม่มีการรั่วไหลของบายพาสรอบๆ กรอบตัวกรองหรือปะเก็น
• การทดสอบฟังก์ชั่นการเชื่อมต่อประตู: ระบบประตูแบบอินเทอร์ล็อคควรได้รับการทดสอบการทำงานทุกครั้งที่เข้าบำรุงรักษาตามกำหนดเวลา เพื่อยืนยันว่าประตูทางเข้าและประตูทางออกไม่สามารถเปิดพร้อมกันได้ และตัวจับเวลารอบจะป้องกันการเปิดประตูทางออกก่อนเวลาอันควร
• การทำความสะอาดพื้นผิวภายใน: ผนัง พื้น และเพดานของตู้อาบน้ำเป่าลมจะสะสมอนุภาคที่ดักจับไว้เมื่อเวลาผ่านไป การเช็ดเป็นประจำด้วยน้ำยาฆ่าเชื้อที่เข้ากันได้กับคลีนรูมจะป้องกันการสะสมของอนุภาคซ้ำ และรักษาสภาพแวดล้อมของตู้ที่ถูกสุขลักษณะให้สอดคล้องกับข้อกำหนดในการควบคุมการปนเปื้อนของคลีนรูม
• การตรวจสอบมอเตอร์โบลเวอร์และสายพาน: โบลเวอร์แบบแรงเหวี่ยงที่ขับเคลื่อนอากาศผ่านระบบตัวกรองและหัวฉีดควรได้รับการตรวจสอบความตึงของสายพาน สภาพตลับลูกปืน และการสั่นสะเทือนในแต่ละช่วงเวลาการบำรุงรักษาตามกำหนดการ โบลเวอร์ที่ไม่ทำงานจะทำให้การไหลเวียนของอากาศลดลง ส่งผลให้ความเร็วของหัวฉีดและประสิทธิภาพในการชำระล้างการปนเปื้อนลดลงโดยตรง

บูรณาการกับโปรโตคอลการกาวในห้องคลีนรูม

กn air shower does not operate in isolation — its effectiveness is fundamentally dependent on the quality of the gowning protocol that precedes it. Personnel who enter the air shower wearing street clothes or improperly fitted cleanroom garments will shed far more particles than the air shower can remove, regardless of how well the system itself is designed and maintained. The air shower should be positioned as the final step in a multi-stage gowning sequence, not as a substitute for proper gowning.

ก correctly structured gowning and air shower sequence for a pharmaceutical ISO Class 7 cleanroom typically follows this order: remove street clothes and store in a locker; don facility-laundered cleanroom underwear or coverall; move to the gowning room and put on cleanroom suit, hood, gloves, and shoe covers in the correct sequence; perform hand hygiene; and then enter the air shower for final decontamination before cleanroom access. Each step in this sequence reduces the particle burden that the air shower must handle, making the overall contamination control system more effective than any single measure could achieve alone.

กdvances in Air Shower Technology

ระบบฝักบัวลมสมัยใหม่มีการพัฒนาไปมากกว่าชุดประกอบหัวฉีดตัวกรองโบลเวอร์และหัวฉีดธรรมดา ความก้าวหน้าทางเทคโนโลยีหลายประการกำลังปรับปรุงทั้งประสิทธิภาพในการชำระล้างการปนเปื้อนและความชาญฉลาดในการปฏิบัติงานของสิ่งอำนวยความสะดวกในการออกแบบฝักบัวลม

• บูรณาการการนับอนุภาค: ฝักบัวลมขั้นสูงบางรุ่นมีเครื่องนับอนุภาคแบบแสงที่จะเก็บตัวอย่างอากาศภายในตู้ระหว่างและหลังรอบการชำระล้างการปนเปื้อน หากตรวจพบจำนวนอนุภาคที่สูงกว่าเกณฑ์ที่ตั้งไว้เมื่อสิ้นสุดรอบ ระบบจะขยายระยะเวลารอบโดยอัตโนมัติแทนที่จะอนุญาตให้เข้าถึงได้ โดยให้การวัดความสำเร็จในการชำระล้างการปนเปื้อนโดยตรงแบบเรียลไทม์
• การควบคุมโบลเวอร์แบบไดรฟ์ความถี่แปรผัน (VFD): VFD ช่วยให้ความเร็วของมอเตอร์โบลเวอร์ — และความเร็วลมของหัวฉีด — สามารถควบคุมและปรับแต่งได้อย่างแม่นยำตามการใช้งาน ช่วยให้การทำงานมีประสิทธิภาพด้านพลังงานในช่วงเวลาที่มีการจราจรต่ำและความเร็วสูงสุดในช่วงกรอบเวลาการรับส่งข้อมูลสูงที่สำคัญ
• การเชื่อมต่อ IoT และการตรวจสอบระยะไกล: ระบบฝักบัวลมแบบเครือข่ายสามารถส่งแรงดันส่วนต่างของตัวกรอง ข้อมูลจำนวนรอบ สถานะการล็อคประตู และเงื่อนไขการแจ้งเตือนไปยังระบบการจัดการอาคาร (BMS) หรือแพลตฟอร์มตรวจสอบห้องปลอดเชื้อโดยเฉพาะ ช่วยให้สามารถกำหนดตารางการบำรุงรักษาเชิงคาดการณ์และเอกสารการปฏิบัติตามข้อกำหนดได้โดยไม่ต้องเข้ารับการตรวจสอบด้วยตนเอง
• การบูรณาการการฆ่าเชื้อด้วย UV-C: ปัจจุบัน ฝักบัวลมด้านเภสัชกรรมและเทคโนโลยีชีวภาพบางรุ่นใช้หลอดฆ่าเชื้อโรค UV-C ซึ่งจะเปิดใช้งานในระหว่างรอบการปนเปื้อนเพื่อให้การลดจุลินทรีย์พร้อมกันควบคู่ไปกับการกำจัดอนุภาค — จัดการกับพาหะการปนเปื้อนทั้งทางเคมีและชีวภาพในขั้นตอนแรก
