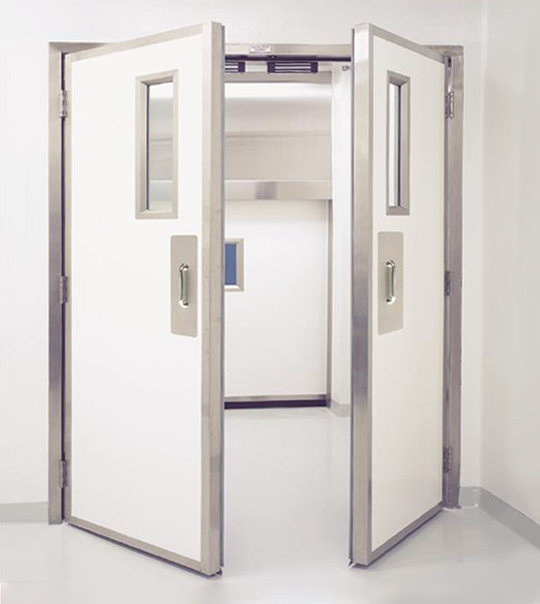

ในการแสวงหาสภาพแวดล้อมการผลิตและการวิจัยที่สะอาดเป็นพิเศษ ห้องคลีนรูมทำหน้าที่เป็น "เขตรักษาพันธุ์" ที่ทันสมัย ซึ่งประสิทธิภาพของส่วนประกอบทุกชิ้นส่งผลโดยตรงต่อคุณภาพและความปลอดภัยของผลิตภัณฑ์ ในบรรดาส่วนประกอบเหล่านี้ ประตูห้องปลอดเชื้อซึ่งดูเหมือนเป็นทางเดินที่เรียบง่าย มีบทบาทสำคัญในการรักษาความสมบูรณ์ของสภาพแวดล้อมที่ได้รับการควบคุม ไม่เพียงแต่เป็นช่องทางสำหรับบุคลากรและวัสดุเท่านั้น แต่ยังเป็นแนวป้องกันในการควบคุมการไหลเวียนของอากาศ รักษาความแตกต่างของแรงดัน และป้องกันการปนเปื้อนจากภายนอก ด้วยความก้าวหน้าอย่างรวดเร็วของการผลิตระดับไฮเอนด์และวิทยาศาสตร์เพื่อชีวิต ข้อกำหนดด้านประสิทธิภาพของประตูจึงเข้มงวดมากขึ้น บทความนี้สำรวจแนวโน้มและแนวปฏิบัติล่าสุดในการเลือกใช้วัสดุและประสิทธิภาพการทำงานอัตโนมัติสำหรับประตูห้องปลอดเชื้อ โดยให้ข้อมูลอ้างอิงที่ครอบคลุมสำหรับผู้เชี่ยวชาญในอุตสาหกรรม
การเลือกใช้วัสดุ: รากฐานของกำแพงกั้นที่สะอาด
วัสดุที่ใช้สำหรับประตูจะกำหนดความกันลม ความต้านทานการกัดกร่อน ความแข็งแรงของโครงสร้าง และอายุการใช้งานโดยตรง ปัจจุบัน สแตนเลส อลูมิเนียมอัลลอยด์ และวัสดุคอมโพสิตครองตลาด โดยแต่ละประเภทมีลักษณะเฉพาะตัวที่เหมาะกับการใช้งานที่แตกต่างกัน
1. ประตูสแตนเลส: ผู้พิทักษ์ที่แข็งแกร่งสำหรับสภาพแวดล้อมที่มีความสะอาดสูง
ประตูสแตนเลสเป็นสิ่งที่ขาดไม่ได้ในสภาพแวดล้อมที่สะอาดที่ได้มาตรฐานสูงสุด เนื่องจากมีความทนทานและต้านทานการกัดกร่อนเป็นพิเศษ
ข้อดีที่สำคัญ:
ประตูที่ทำจากสแตนเลสเกรด 304 หรือ 316 สามารถทนทานต่อการสัมผัสสารเคมีฆ่าเชื้อต่างๆ บ่อยครั้ง ทำให้เหมาะสำหรับงานด้านเภสัชกรรม ชีวการแพทย์ และการแปรรูปอาหารระดับไฮเอนด์ ความแข็งแรงของโครงสร้างที่สูงช่วยให้มั่นใจได้ว่าประตูจะคงรูปร่างไว้ตลอดการใช้งานในระยะยาว โดยคงประสิทธิภาพการกันซึมของอากาศที่สม่ำเสมอ นอกจากนี้ พื้นผิวเรียบและไม่มีรูพรุนยังช่วยให้ทำความสะอาดและฆ่าเชื้อได้ง่ายโดยไม่มีมุมบอด
ข้อควรพิจารณา:
ประตูสแตนเลสมีน้ำหนักค่อนข้างมากต้องใช้ตัวขับเคลื่อนประตูอัตโนมัติประสิทธิภาพสูงที่สามารถรองรับแรงบิดและรับประกันอายุการใช้งานที่ยืนยาว นอกจากนี้ จะต้องคำนึงถึงต้นทุนเริ่มต้นที่สูงขึ้นและผลกระทบจากการนำความร้อนที่อาจเกิดขึ้น (ซึ่งอาจส่งผลกระทบต่อสถานการณ์การควบคุมอุณหภูมิเฉพาะ) ในระหว่างการคัดเลือก
2. ประตูอลูมิเนียมอัลลอยด์: ทางเลือกที่สมดุลระหว่างน้ำหนักเบาและคุ้มค่า
ประตูอะลูมิเนียมอัลลอยด์เป็นทางเลือกที่มีประสิทธิภาพสำหรับห้องปลอดเชื้อซึ่งการพิจารณาน้ำหนักและต้นทุนเป็นสิ่งสำคัญ
ข้อดีที่สำคัญ:
อลูมิเนียมอัลลอยด์มีน้ำหนักเบาแต่แข็งแรง ทำให้ประตูเหมาะอย่างยิ่งสำหรับการทำงานอัตโนมัติที่รวดเร็วและราบรื่น ซึ่งจะช่วยลดการใช้พลังงานและยืดอายุการใช้งานของระบบอัตโนมัติ จากมุมมองของต้นทุน ประตูอลูมิเนียมโดยทั่วไปมีการแข่งขันมากกว่าสแตนเลส ในขณะที่ยังคงทนต่อการกัดกร่อนทั่วไปได้ดีพอสมควร
ข้อควรพิจารณา:
ความแข็งแรงสัมบูรณ์และความทนทานต่อแรงกระแทกต่ำกว่าเหล็กกล้าไร้สนิม ดังนั้นจึงอาจจำเป็นต้องมีมาตรการป้องกันเพิ่มเติมในพื้นที่ที่มีการหยิบจับวัสดุบ่อยครั้งหรือเกิดการกระแทกโดยไม่ได้ตั้งใจ ดังนั้นประตูอะลูมิเนียมจึงมักถูกใช้ในห้องปลอดเชื้อโดยมีการเคลื่อนย้ายบุคลากรเป็นหลักและลดความเสี่ยงจากแรงกระแทก เช่น การผลิตอุปกรณ์อิเล็กทรอนิกส์หรือสายการผลิตในอุตสาหกรรมเบา
3. ประตูคอมโพสิต: โซลูชั่นทันสมัยพร้อมประสิทธิภาพที่ปรับแต่งได้
ประตูคอมโพสิต เช่น ประตูคอมโพสิตแกนเหล็กหรือประตู PVC ประสิทธิภาพสูง ผสมผสานข้อดีของวัสดุหลายชนิดผ่านการออกแบบโครงสร้างที่เป็นนวัตกรรม
ข้อดีที่สำคัญ:
จุดแข็งที่ยิ่งใหญ่ที่สุดของประตูคอมโพสิตอยู่ที่ความยืดหยุ่นในการออกแบบ ด้วยการเติมภายในด้วยแกนที่มีความหนาแน่นสูงและการเคลือบพื้นผิวที่มีประสิทธิภาพสูง ประตูเหล่านี้จึงสามารถฉนวนกันเสียงและสุญญากาศได้ในขณะที่ควบคุมน้ำหนักโดยรวม โดยมักจะให้ความทนทานต่อสารเคมีและรอยขีดข่วนได้ดีเยี่ยม โดยสามารถปรับแต่งรูปลักษณ์และสีให้เข้ากับความสวยงามโดยรวมของห้องคลีนรูมได้
ข้อควรพิจารณา:
โดยทั่วไปประตูเหล่านี้จะอยู่ในช่วงราคาปานกลางถึงสูง และคุณภาพของผลิตภัณฑ์อาจแตกต่างกันระหว่างผู้ผลิตในแง่ของความต้านทานการสึกหรอในระยะยาวและความสมบูรณ์ของโครงสร้าง มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่ต้องการประสิทธิภาพที่ครอบคลุมในด้านความสะอาด ฉนวนกันเสียง และความสวยงาม เช่น การผลิตเซมิคอนดักเตอร์และห้องปฏิบัติการคุณภาพสูง
การเปรียบเทียบประสิทธิภาพของวัสดุประตูคลีนรูม
| คุณสมบัติประสิทธิภาพ | ประตูสแตนเลส | ประตูอลูมิเนียมอัลลอยด์ | ประตูคอมโพสิต |
|---|---|---|---|
| ความต้านทานการกัดกร่อน | สูงมาก | ดี | ดี to Excellent |
| ความแข็งแรงของโครงสร้าง | สูงมาก | ปานกลาง | ปานกลาง to High |
| ระดับน้ำหนัก | หนัก | เบา | ปรับได้ โดยทั่วไปจะปานกลาง |
| ฉนวนกันเสียง | ดี | ปานกลาง | มักจะดีเยี่ยม |
| ระดับต้นทุน | สูง | ปานกลาง | ปานกลาง to High |
| การใช้งานทั่วไป | ยา ชีวการแพทย์ การแปรรูปอาหาร | อิเล็กทรอนิกส์, อุตสาหกรรมเบา | เซมิคอนดักเตอร์ ห้องปฏิบัติการคุณภาพสูง |
การเสริมพลังอัตโนมัติ: จากอุปสรรคแบบคงที่ไปจนถึงโหนดอัจฉริยะ
ประตูสมัยใหม่ไม่ใช่ส่วนประกอบแบบแมนนวลธรรมดาอีกต่อไป การบูรณาการอย่างลึกซึ้งของเทคโนโลยีระบบอัตโนมัติได้เปลี่ยนให้เป็นโหนดอัจฉริยะแบบไดนามิกภายในระบบการจัดการสิ่งแวดล้อม
ควบคุมได้อย่างแม่นยำด้วยระบบประตูอัตโนมัติ
การใช้เซ็นเซอร์อินฟราเรด แผ่นไวต่อแรงกด เครื่องอ่านบัตรเข้าใช้งาน หรือรีโมทคอนโทรล บุคลากรสามารถผ่านประตูได้โดยไม่ต้องสัมผัสพื้นผิวประตูโดยตรง สิ่งนี้ช่วยลดความเสี่ยงของการปนเปื้อนข้ามที่เกิดจากการสัมผัสของมนุษย์ได้อย่างมาก และเพิ่มประสิทธิภาพในการผ่าน โดยเฉพาะอย่างยิ่งในสถานการณ์ที่บุคลากรขนย้ายวัสดุหรือต้องรักษาสภาพปลอดเชื้อ
การทำงานร่วมกันอย่างลึกซึ้งกับการจัดการการไหลของอากาศ
ระบบควบคุมประตูระดับสูงสามารถบูรณาการเข้ากับระบบบริหารจัดการอาคาร (BMS) ได้ ด้วยการตั้งโปรแกรมความเร็วในการเปิดประตู มุม และความล่าช้าในการปิด ระบบสามารถควบคุมการรั่วไหลของอากาศหรือการไหลย้อนกลับระหว่างการทำงานของประตูได้อย่างละเอียด ดังนั้นจึงรักษาแรงดันบวกหรือลบภายในห้องปลอดเชื้อให้คงที่
ตัวอย่างเช่น ที่จุดขนย้ายวัสดุ ประตูสามารถกำหนดค่าให้เปิดอย่างรวดเร็ว หยุดชั่วคราว และปิดอย่างรวดเร็ว เพื่อลดความผันผวนของแรงดัน
การตรวจสอบอัจฉริยะและการรวมข้อมูล
ระบบประตูอัตโนมัติสมัยใหม่ทำหน้าที่เป็นแหล่งข้อมูลอันมีค่า พวกเขาสามารถตรวจสอบสถานะของประตู รอบการทำงาน และการแจ้งเตือนข้อผิดพลาดได้แบบเรียลไทม์
- ข้อมูลนี้สนับสนุนการบำรุงรักษาเชิงคาดการณ์ ช่วยให้สามารถระบุความล้มเหลวทางกลไกที่อาจเกิดขึ้นได้ล่วงหน้า
- สามารถรวมเข้ากับระบบการดำเนินการผลิต (MES) หรือระบบการควบคุมดูแลและการได้มาซึ่งข้อมูล (SCADA) ได้ โดยให้ข้อมูลเชิงลึกที่นำไปปฏิบัติได้สำหรับการตรวจสอบย้อนกลับการผลิต การวิเคราะห์กิจกรรมของบุคลากร และการจัดการพลังงาน
การบูรณาการนี้เปลี่ยนประตูห้องปลอดเชื้อให้เป็นองค์ประกอบสำคัญของโรงงานอัจฉริยะอย่างแท้จริง
การแสวงหาประสิทธิภาพสูงสุด: กลยุทธ์การออกแบบสุญญากาศและอะคูสติก
แม้ว่าจะใช้วัสดุคุณภาพสูงและระบบอัตโนมัติ การออกแบบในรายละเอียดยังคงมีความสำคัญต่อประสิทธิภาพขั้นสุดท้ายของประตู
การปรับปรุงสุญญากาศผ่านการปิดผนึกที่มีประสิทธิภาพ
- การออกแบบและวัสดุซีล: การใช้ซีลที่ทำจากยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์ (EPDM) หรือวัสดุยืดหยุ่นและทนทานต่อการเสื่อมสภาพอื่นๆ ถือเป็นสิ่งสำคัญ การออกแบบทั่วไป ได้แก่ ซีลปากสองชั้นและซีลถุงลมแบบพองได้ ซึ่งก่อให้เกิดสิ่งกีดขวางสุญญากาศหลายอันเมื่อปิดประตู
- บูรณาการกับกรอบประตูและผนัง: การป้องกันสุญญากาศไม่ได้ขึ้นอยู่กับประตูเท่านั้น แต่ยังขึ้นอยู่กับการผสานเข้ากับผนังอย่างแม่นยำด้วย การติดตั้งแบบฝังหรือการตกแต่งขอบแบบพิเศษช่วยให้มั่นใจได้ว่าการเปลี่ยนระหว่างกรอบประตูและแผงคลีนรูมเป็นไปอย่างราบรื่น ช่วยลดการรั่วไหลที่อาจเกิดขึ้น
- ความสมดุลของแรงปิดและความดันซีล: แรงที่ใช้โดยโช้คอัพอัตโนมัติหรือไดรฟ์ไฟฟ้าต้องได้รับการคำนวณอย่างแม่นยำเพื่อให้แน่ใจว่าการปิดสนิทและการบีบอัดซีลอย่างเหมาะสม โดยไม่ทำให้ประตูหรือวัสดุซีลสึกหรอก่อนเวลาอันควร
ปรับประสิทธิภาพเสียงให้เหมาะสมผ่านสิ่งกีดขวางและการดูดซับ
- ความหนาแน่นและโครงสร้างของวัสดุ: ประสิทธิภาพเสียงเป็นไปตามกฎมวล วัสดุที่หนักกว่าจะให้ฉนวนกันเสียงที่ดีกว่า ประตูสแตนเลสและประตูคอมโพสิตมีข้อดีอยู่แล้ว
- ไส้ภายใน: การผสมผสานวัสดุดูดซับเสียง เช่น ใยหินหรือใยแก้วไว้ภายในประตูจะป้องกันและดูดซับพลังงานเสียงได้อย่างมีประสิทธิภาพ
- โครงสร้างคอมโพสิต: โครงสร้าง "แซนวิช" หลายชั้นรวมกับแถบลดแรงสั่นสะเทือนจะขัดขวางสะพานเสียง ซึ่งช่วยปรับปรุงประสิทธิภาพเสียงโดยรวมได้อย่างมาก
ผลกระทบของกลยุทธ์การออกแบบต่อประสิทธิภาพ
วัตถุประสงค์การออกแบบ กลยุทธ์การออกแบบหลักที่คาดหวัง
| วัตถุประสงค์การออกแบบ | กลยุทธ์การออกแบบหลัก | การปรับปรุงประสิทธิภาพที่คาดหวัง |
|---|---|---|
| การเพิ่มประสิทธิภาพความแน่นหนา | ซีล EPDM คู่, ซีลถุงลมนิรภัยแบบพองได้ | ลดการรั่วไหลลงอย่างมาก รักษาข้อกำหนดด้านแรงดันสำหรับ ISO 5 ขึ้นไปได้อย่างมีประสิทธิภาพ |
| การเพิ่มประสิทธิภาพความแน่นหนา | สูง-precision door frame integrated with wall | กำจัดการรั่วของขอบ ปรับปรุงความน่าเชื่อถือในการซีลโดยรวม |
| การเพิ่มประสิทธิภาพเสียง | สูง-performance internal sound-absorbing materials | ลดการส่งผ่านเสียงรบกวนได้หลายเดซิเบล ปรับปรุงสภาพแวดล้อมการทำงาน |
| การเพิ่มประสิทธิภาพเสียง | โครงสร้างประตูกันกระแทกหลายชั้น | มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการปิดกั้นสัญญาณรบกวนความถี่กลางถึงต่ำ |
คู่มือการคัดเลือกที่ครอบคลุม: การตัดสินใจทางวิทยาศาสตร์ที่เหมาะกับบริบท
เมื่อต้องเผชิญกับตัวเลือกที่หลากหลาย คุณจะเลือกประตูห้องคลีนรูมที่เหมาะสมได้อย่างไร? กรอบการทำงานต่อไปนี้ให้หลายมิติสำหรับการพิจารณา
1. การปฏิบัติตามการจำแนกประเภทห้องคลีนรูม
สำหรับสภาพแวดล้อมที่มีความสะอาดสูงเป็นพิเศษที่ ISO 5 (คลาส 100) และสูงกว่า เช่น สายการผลิตการฉีดฆ่าเชื้อหรือพื้นที่การพิมพ์หินชิป ควรให้ความสำคัญกับประตูที่มีการกันอากาศที่เชื่อถือได้ เช่น ประตูสแตนเลสหรือประตูคอมโพสิตประสิทธิภาพสูง
สำหรับโซนความสะอาดปานกลางที่ ISO 6 ถึง ISO 8 (คลาส 1,000–100,000) ประตูอะลูมิเนียมอัลลอยด์หรือประตูคอมโพสิตมาตรฐานที่มีประสิทธิภาพสมดุลโดยทั่วไปก็เพียงพอแล้ว
2. การจับคู่สถานการณ์การใช้งานเฉพาะ
สาขาเภสัชกรรมและการแพทย์:
ข้อกำหนดหลัก ได้แก่ ความต้านทานการกัดกร่อน การฆ่าเชื้อบ่อยครั้ง และสุญญากาศสูง วิธีแก้ปัญหาที่แนะนำคือประตูบานเลื่อนอัตโนมัติสแตนเลสหรือประตูม้วนเร็วที่ติดตั้งระบบประสานที่เข้มงวด
สาขาอิเล็กทรอนิกส์และเซมิคอนดักเตอร์:
นอกเหนือจากความสะอาดระดับสูงแล้ว ยังมีความต้องการพิเศษในด้านประสิทธิภาพการป้องกันไฟฟ้าสถิต ฉนวนกันเสียง และการลดแรงสั่นสะเทือน ประตูคอมโพสิตที่มีการเคลือบป้องกันไฟฟ้าสถิตย์หรือประตูอลูมิเนียมอัลลอยด์เฉพาะที่รวมเข้ากับระบบควบคุมอัจฉริยะขั้นสูงเป็นตัวเลือกที่เหมาะสม
3. การพิจารณาต้นทุนตลอดอายุการใช้งาน
การเลือกไม่ควรขึ้นอยู่กับต้นทุนการจัดซื้อเริ่มแรกเพียงอย่างเดียว แต่ควรประเมินต้นทุนรวมตลอดอายุการใช้งานทั้งหมด ซึ่งรวมถึง:
- ค่าบำรุงรักษา: ความเสถียรของระบบอัตโนมัติ ความสะดวกในการจัดหาอะไหล่ และการตอบสนองต่อบริการหลังการขาย
- อายุการใช้งาน: วัสดุคุณภาพสูงและระบบอัตโนมัติที่มีชื่อเสียงอาจมีต้นทุนล่วงหน้าสูงกว่า แต่มีอายุการใช้งานยาวนานกว่าและอัตราความล้มเหลวต่ำกว่า ซึ่งสามารถประหยัดได้มากกว่าในระยะยาว
- ต้นทุนการใช้พลังงาน: ประตูอัตโนมัติที่มีประสิทธิภาพซึ่งประสานงานกับการจัดการการไหลเวียนของอากาศสามารถลดการใช้พลังงานในห้องสะอาดได้ ซึ่งจะช่วยประหยัดการปฏิบัติงานได้อย่างต่อเนื่อง
ในพิมพ์เขียวอันยิ่งใหญ่ของการก่อสร้างห้องคลีนรูม ประตูห้องคลีนรูมอาจดูเหมือนเป็นส่วนประกอบเล็กๆ แต่ส่งผลกระทบอย่างมากต่อความมั่นคงและความปลอดภัยโดยรวม วัสดุศาสตร์มอบ "ร่างกาย" ที่มีโครงสร้างที่แข็งแกร่ง ในขณะที่ระบบอัตโนมัติและเทคโนโลยีอัจฉริยะจะอัดฉีดความสามารถของ "ระบบประสาท" ที่ตอบสนองได้
เมื่อทำการตัดสินใจ เฉพาะการพิจารณาการจำแนกประเภทห้องคลีนรูม สถานการณ์การใช้งาน ต้นทุน และการบำรุงรักษาอย่างเป็นระบบเท่านั้นที่ "เกตเวย์" นี้ทำหน้าที่เป็นอุปสรรคที่เชื่อถือได้ในการปกป้องคุณภาพของผลิตภัณฑ์และผลการวิจัย
ด้วยความก้าวหน้าทางเทคโนโลยีอย่างต่อเนื่อง ประตูแห่งอนาคตจะบูรณาการอย่างชาญฉลาดและมีประสิทธิภาพมากขึ้นกับสภาพแวดล้อมที่มีการควบคุม ซึ่งสนับสนุนการพัฒนาอุตสาหกรรมที่ล้ำสมัยอย่างต่อเนื่อง
