ทุกสิ่งที่คุณต้องการรู้เกี่ยวกับกล่องพาสทรู

หากคุณเคยทำงานในโรงงานผลิตยา ห้องปลอดเชื้อเซมิคอนดักเตอร์ ร้านขายยาผสมโรงพยาบาล ห้องปฏิบัติการความปลอดภัยทางชีวภาพ หรือแม้แต่โรงงานผลิตอาหารระดับไฮเอนด์ คุณเกือบจะเคยใช้หรือเดินผ่านกล่องทะลุผ่านมาแล้ว สำหรับผู้ที่ไม่ได้ฝึกหัด จะดูเหมือนตู้สแตนเลสที่สร้างไว้ในผนังโดยมีประตูสองบานที่เชื่อมต่อกัน สำหรับผู้ที่ต้องพึ่งพามันทุกวัน อุปกรณ์นี้เป็นอุปกรณ์ควบคุมการปนเปื้อนที่จำเป็น ซึ่งช่วยรักษาสภาพแวดล้อมที่สะอาดให้สะอาด ในขณะเดียวกันก็ยอมให้วัสดุเคลื่อนย้ายเข้าและออกได้

คุณจะถ่ายโอนวัตถุระหว่างสองโลก – โลกหนึ่งปลอดเชื้อ และอีกโลกหนึ่งไม่ได้ – โดยไม่ต้องให้โลกเหล่านั้นสัมผัสกันได้อย่างไร?

นั่นคือปาฏิหาริย์ที่เงียบสงบในทุกๆ วันที่เกิดจากกล่องสเตนเลสสตีลเรียบๆ ติดผนัง และเหตุผลที่คุณกำลังจะค้นพบว่าทำไมกล่องพาสทรูที่เรียบง่ายจึงเป็นหนึ่งในอุปกรณ์ที่สำคัญที่สุดในสภาพแวดล้อมที่มีการควบคุมสมัยใหม่

อะไรคือสิ่งที่แน่นอน กล่องทะลุ ?

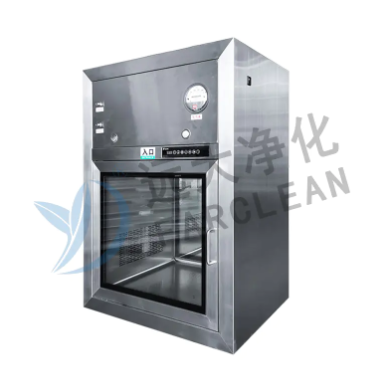

กล่องพาสทรูคือห้องสองประตูที่ปิดสนิทซึ่งสร้างผ่านผนังเพื่อแยกสองส่วนซึ่งมีระดับความสะอาด เกณฑ์ความดัน หรือระดับอันตรายที่แตกต่างกัน

ประกอบด้วย:

• ประตูบานหนึ่งเปิดออกสู่ด้านเกรดที่สูงกว่า
• ประตูบานหนึ่งเปิดออกสู่ด้านชั้นล่างหรือชั้นล่าง
• ระบบอินเตอร์ล็อคที่เชื่อถือได้ซึ่งรับประกันว่าประตูทั้งสองบานจะไม่สามารถเปิดพร้อมกันได้
• หน้าต่างดูโปร่งใสและชั้นวางของภายใน
• คุณสมบัติเสริม เช่น การกรอง HEPA/ULPA, หลอด UV-C หรือการฆ่าเชื้อด้วยไฮโดรเจนเปอร์ออกไซด์

วัตถุประสงค์เพียงอย่างเดียว: ช่วยให้สามารถเคลื่อนย้ายวัสดุได้อย่างปลอดภัยและควบคุมได้ ในขณะเดียวกันก็รักษาความสมบูรณ์ของแรงดันอากาศที่ลดหลั่น จำนวนอนุภาค และอุปสรรคด้านความปลอดภัยทางชีวภาพ/การกักเก็บ

เหตุใดจึงมีกล่องทะลุผ่าน

ปัญหาพื้นฐานที่พวกเขาแก้ไขนั้นง่ายมาก: คุณมีพื้นที่ที่มีความสะอาดสูงและคุณต้องขนย้ายสิ่งของเข้าหรือกำจัดขยะโดยไม่กระทบต่อความสะอาดหรือระดับความปลอดภัยทางชีวภาพของพื้นที่นั้น

การเปิดประตูปกติระหว่างทางเดินสกปรกและห้องคลีนรูมจะทำลายแรงดันที่ลดหลั่นกันทันที และปล่อยให้อนุภาคและจุลินทรีย์นับพันแทรกซึมเข้าไป ห้องเสื้อคลุมช่วยได้ แต่แม้แต่บุคลากรที่สวมชุดเต็มตัวก็ยังเป็นแหล่งปนเปื้อนที่ใหญ่ที่สุด กล่องทะลุผ่านเป็นกลไกที่ช่วยให้วัสดุเคลื่อนที่ในขณะที่ผู้คนอยู่ตะแคงของตน

ระบบอินเตอร์ล็อคทำงานอย่างไร

กล่องส่งผ่านส่วนใหญ่ใช้อินเตอร์ล็อคแบบกลไกล้วนๆ ไม่มีไฟฟ้า ไม่มีซอฟต์แวร์ อัตราความล้มเหลวแทบจะเป็นศูนย์ตลอดระยะเวลาหลายทศวรรษของการดำเนินงานตลอด 24 ชั่วโมงทุกวัน

เมื่อเปิดประตูบานหนึ่ง ธงเหล็กหรือแขนโยกจะปิดกั้นสลักด้านตรงข้าม เฉพาะเมื่อประตูบานแรกปิดสนิทและล็อคด้วยสลักแล้ว อินเทอร์ล็อคจึงจะปลดประตูบานที่สองได้ อินเตอร์ล็อคแบบแม่เหล็กไฟฟ้า นิวแมติก และอัจฉริยะมีจำหน่ายสำหรับการใช้งานเฉพาะทาง แต่กลไกยังคงเป็นมาตรฐานทองคำสำหรับโรงงาน GMP

วัสดุและการตกแต่งที่ตรงตามความคาดหวังตามกฎข้อบังคับ

• สแตนเลส 316L – จำเป็นสำหรับสารฆ่าเชื้อราที่มีฤทธิ์รุนแรงและยาที่มีศักยภาพ/อันตราย
• สแตนเลส 304 – เหมาะสำหรับการใช้งานเภสัชกรรมมาตรฐานและร้านขายยาในโรงพยาบาล
• พื้นผิวภายในขัดด้วยไฟฟ้า – ทำความสะอาดได้ง่ายขึ้นและลดการยึดเกาะของอนุภาค
• ตัวเลือกที่ปลอดภัยต่อ ESD และเคลือบด้วยสีฝุ่นสำหรับอุปกรณ์อิเล็กทรอนิกส์และพื้นที่ที่ไม่ใช่ GMP

การใช้งานหลัก

• ห้องสะอาดทางเภสัชกรรมและเทคโนโลยีชีวภาพ (สายการบรรจุ กระบวนการปลอดเชื้อ)
• การผลิตไมโครอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
• ร้านขายยาผสมฆ่าเชื้อในโรงพยาบาล
• ห้องปฏิบัติการนาโนเทคโนโลยี
• สวนสัตว์ป่าและสิ่งอำนวยความสะดวกสำหรับสัตว์
• ห้องปฏิบัติการความปลอดภัยทางชีวภาพระดับ 2, 3 และ 4
• โรงงานนิวเคลียร์ (ผ่านช่องเก็บของ)
• การผลิตอาหารและเครื่องสำอางที่มีปริมาณบรรจุสูง
• ห้องปฏิบัติการนิติเวช
• พื้นที่ประกอบที่สะอาดสำหรับการบินและอวกาศ

ประเภทของกล่องพาสทรู

A. ตามประเภทลูกโซ่

• ลูกโซ่ทางกล
• ลูกโซ่แม่เหล็กไฟฟ้า
• ลูกโซ่นิวเมติก

B. โดยการไหลของอากาศและการกรอง

• แบบพาสซีฟ (ไม่มีพัดลมหรือตัวกรอง - ขึ้นอยู่กับแรงดันน้ำในห้อง)
• ใช้งานอยู่ / ขับเคลื่อนด้วยพัดลมพร้อมตัวกรอง HEPA หรือ ULPA ในแหล่งจ่ายและ/หรือไอเสีย
• การส่งผ่านแบบลามินาร์ (LAF แนวตั้งหรือแนวนอนภายในห้องเพาะเลี้ยง)
• การส่งผ่านการชำระล้างการปนเปื้อนทางชีวภาพ (ระบบ H₂O₂ หรือ UV-C แบบรวม)

C. ตามการกำหนดค่าประตู

• มาตรฐานสองประตู (พบมากที่สุด)
• การผ่านของรถเข็น (ระดับพื้น ใหญ่พอสำหรับรถเข็นหรือพาเลท)
• แบบติดตั้งบนพื้นหรือแบบ "อุโมงค์" สำหรับอุปกรณ์หนัก
• การส่งผ่านที่ทนไฟ (ระดับ 1–3 ชั่วโมง)
• ผนังสองชั้นพร้อมช่องว่างสำหรับก๊าซฆ่าเชื้อ

D. ตามวัสดุ

• สแตนเลส 304 หรือ 316L (มาตรฐานยา)
• เหล็กรีดเย็นเคลือบผง (ต้นทุนต่ำ พื้นที่ที่ไม่ใช่ GMP)
• รุ่นที่ปลอดภัยจาก ESD สำหรับอุปกรณ์อิเล็กทรอนิกส์
• อะคริลิกหรือกระจกนิรภัยสำหรับงบประมาณต่ำหรือการตรวจสอบด้วยภาพ

E. เวอร์ชันเฉพาะทาง

• UV pass-through (หลอด UV-C ในตัวสำหรับการปนเปื้อนบนพื้นผิว)
• การส่งผ่านของไฮโดรเจนเปอร์ออกไซด์ (VHP)
• ระบบ Rapid Transfer Port (RTP)
• การชั่งน้ำหนักที่ทะลุผ่านด้วยเครื่องชั่งที่แม่นยำในตัว
• การส่งผ่านตู้เย็น

คุณสมบัติหลักที่คุณจะพบ

• ระบบอินเตอร์ล็อคพร้อมไฟแสดงภาพ/เสียง
• ประตูบานสวิง 270° หรือ 180° (270° ช่วยให้ประตูพับราบกับผนังและทำความสะอาดได้ง่าย)
• หน้าต่างดูกระจกนิรภัยหรือโพลีคาร์บอเนต
• ไฟ LED ภายในหรือหลอดฟลูออเรสเซนต์
• ชั้นวางสแตนเลส (แบบตายตัวหรือถอดออกได้)
• เซ็นเซอร์สถานะประตูและเอาต์พุตแจ้งเตือนไปยัง BMS
• พอร์ตทดสอบการรั่วของตัวกรอง HEPA
• เกจวัดแรงดันแบบแมกนีเฮลิคหรือแบบดิจิตอล
• ปุ่มกดหรือปลดล็อคประตูแบบไร้สัมผัส (อินฟราเรด)
• ตัวเลือกแดมเปอร์ดับเพลิง
• หมุดกราวด์ (รุ่น ESD)

ข้อควรพิจารณาในการติดตั้ง

• การเจาะผนังต้องแม่นยำ (มักล้อมกรอบด้วยมุมสแตนเลส)
• ห้องสะอาดที่มีแรงดันบวกมักจะจัดแหล่งจ่าย HEPA ไว้ด้านเกรดที่สูงกว่า
• ชุดกักเก็บแรงดันลบจะวาง HEPA ไอเสียไว้ที่ด้านสกปรก
• น้ำยาซีลระหว่างโครงและผนังต้องเป็นซิลิโคนและเชื่อมอย่างต่อเนื่องในด้านที่สะอาด
• อินเตอร์ล็อคไฟฟ้ามักจะ 24 V DC เพื่อความปลอดภัย
• การเคลื่อนผ่านของรถเข็นมักต้องใช้พื้นเสริมหรือทางลาด

การตรวจสอบและการรับรอง

การทดสอบทั่วไป:

• การตรวจสอบฟังก์ชันลูกโซ่
• ความสมบูรณ์ของซีลประตู
• การทดสอบการรั่วของการติดตั้งแผ่นกรอง HEPA
• ความเร็วลมและความสม่ำเสมอ
• การนับอนุภาคภายในห้องโดยปิดประตูทั้งสองข้าง
• การทดสอบการฟื้นตัว
• การทำแผนที่ปริมาณรังสียูวี
• การพัฒนาวงจร VHP และตัวบ่งชี้ทางชีวภาพฆ่า

การทำความสะอาดและบำรุงรักษา

• ทุกวัน: เช็ดภายในด้วย IPA 70 % หรือน้ำยาฆ่าเชื้อที่ได้รับอนุมัติ
• รายสัปดาห์/รายเดือน: ถอดชั้นวางออกและทำความสะอาดด้านหลัง
• ทุก 6-12 เดือน: การทดสอบความสมบูรณ์ของตัวกรอง HEPA และการตรวจสอบปะเก็น
• เปลี่ยนหลอด UV ทุกๆ 9 000–12 000 ชั่วโมง
• หล่อลื่นกลไกอินเตอร์ล็อคที่หมุนได้เท่าที่จำเป็นด้วยจาระบีเกรดอาหาร

ข้อผิดพลาดทั่วไป

• ขนาดห้องด้านล่าง → สิ่งของติดอยู่ → ประตูบังคับบุคลากร → ความเสียหายของลูกโซ่
• การติดตั้งกล่องพาสซีฟระหว่างสองห้องที่มีการจำแนกประเภทเหมือนกัน → ปัญหาคอขวดที่ไม่จำเป็น
• ลืมระบุสแตนเลส 316L สำหรับน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือบริเวณที่ต้องจัดการกับกรด
• ไม่มีหน้าต่างดู → ผู้ใช้เปิดประตูทั้งสองบานเพื่อ "ดู" ว่ามีบางอย่างอยู่ข้างในหรือไม่
• การวางกล่องบัตรผ่านในทางเดินที่มีการจราจรหนาแน่น → การกระแทกและการบุบอย่างต่อเนื่อง

การเลือกขนาดภายในที่เหมาะสมสำหรับกล่องพาสทรูของคุณ

ในสิ่งอำนวยความสะดวกในโลกแห่งความเป็นจริง มิติภายในที่คุณจะพบมักแบ่งออกเป็นสามประเภทที่ใช้งานได้จริง:

• ขนาดเล็ก: 300 × 300 × 300 มม. ถึง 450 × 450 × 450 มม. เหมาะสำหรับหลอดฉีดยา ขวดเล็ก จุกปิด เอกสาร หรือตัวอย่างในห้องปฏิบัติการ
• ปานกลาง / มาตรฐาน: 600 × 600 × 600 มม. ใส่ถาดปลอดเชื้อ ชุดเครื่องมือ ถุงใส่เกลือ และเครื่องมือขนาดเล็กได้อย่างง่ายดายโดยไม่เปลืองพื้นที่
• ขนาดใหญ่ / ประเภทรถเข็น: 900 × 900 × 900 มม. และใหญ่กว่า จนถึง 1200 × 1200 × 2000 มม. ขึ้นไป ออกแบบมาสำหรับรถเข็นกลิ้ง 800 × 600 มม. หรือ 1000 × 800 มม. รถชน หรือแม้แต่พาเลทแยกขนาดเล็ก

กฎปฏิบัติที่เรามอบให้ผู้จัดการสิ่งอำนวยความสะดวกและสถาปนิกเสมอ: เพิ่มพื้นที่ว่างอย่างน้อย 150–200 มม. ในทุกทิศทาง (ความกว้าง ความลึก และความสูง) รอบสิ่งของที่ใหญ่ที่สุดหรือสิ่งของที่หนักที่สุดที่คุณคาดว่าจะขนย้ายเป็นประจำ การกวาดล้างเพิ่มเติมนี้ทำให้แน่ใจได้ว่า:

• ประตูปิดได้อย่างราบรื่นแม้ในขณะที่ผู้ปฏิบัติงานวางสิ่งของไว้ตรงกลางเล็กน้อย
• อากาศสามารถไหลเวียนได้อย่างเหมาะสมในหน่วยที่ใช้งานหรือการไหลแบบราบเรียบ
• ชั้นวางสามารถถอดออกมาทำความสะอาดได้โดยไม่ต้องรับน้ำหนัก
• คุณจะไม่ทำให้ซีลหรือรอยขีดข่วนส่วนประกอบราคาแพงเสียหาย

การปฏิบัติตามกฎบัฟเฟอร์ 150–200 มม. ที่เรียบง่ายนี้ จะช่วยขจัดความยุ่งยากในชีวิตประจำวันได้เกือบทั้งหมด (และความเสียหายต่อการเชื่อมต่อในที่สุด) ที่มาจากห้องขนาดเล็ก

กล่องส่งผ่านเป็นหนึ่งในอุปกรณ์เหล่านั้นที่น่าเบื่อจนกว่าคุณจะไม่มี — จากนั้นมันจะกลายเป็นความเสี่ยงการปนเปื้อนที่ใหญ่ที่สุดในสถานประกอบการของคุณ เมื่อมีการระบุ ติดตั้ง และบำรุงรักษาอย่างเหมาะสม จะเป็นวิธีที่ไม่แพง เชื่อถือได้ และเป็นไปตามกฎระเบียบในการเคลื่อนย้ายวัสดุระหว่างโซนความสะอาดโดยไม่ทำให้การกักเก็บหรือแรงดันตกตะกอนเสียหาย

ไม่ว่าคุณจะออกแบบห้องคลีนรูมใหม่ อัพเกรดร้านขายยาที่มีอยู่ หรือเพียงพยายามทำความเข้าใจว่าทำไมตู้สแตนเลสติดผนังจึงไม่ยอมให้คุณเปิดประตูทั้งสองบานพร้อมกัน ตอนนี้คุณก็รู้ทุกสิ่งที่ควรรู้เกี่ยวกับกล่องพาสทรูแล้ว
