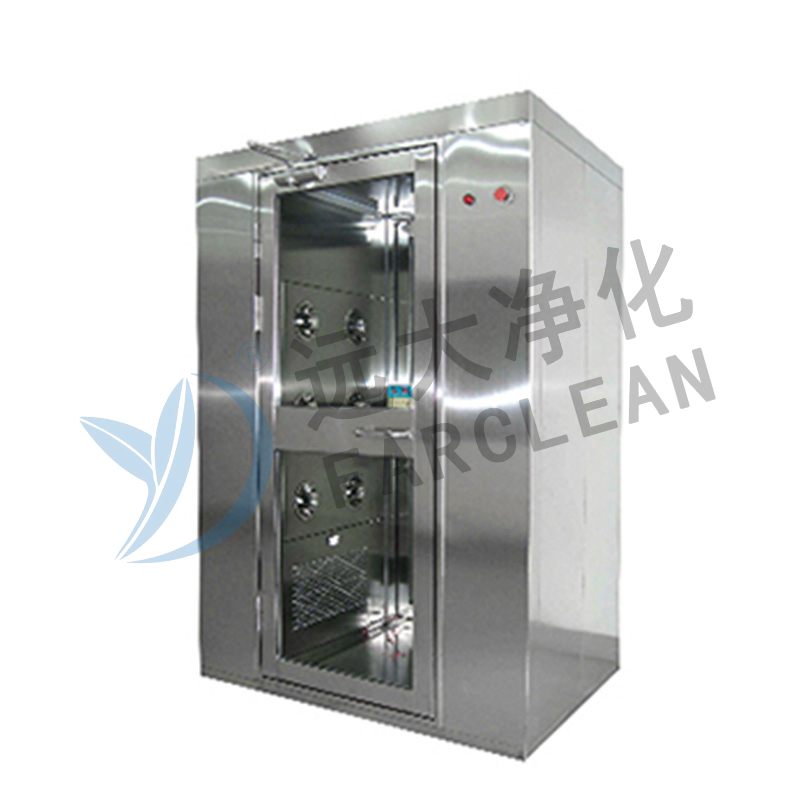

ในสภาพแวดล้อมของห้องปลอดเชื้อที่มีการควบคุมอย่างพิถีพิถัน ซึ่งอนุภาคหรือจุลินทรีย์เพียงตัวเดียวสามารถทำลายกระบวนการที่มีความละเอียดอ่อนได้ ฝักบัวแอร์ ยืนหยัดเป็นเกราะป้องกันที่ขาดไม่ได้ เป็นมากกว่าแค่ห้อง แต่เป็นแอร์ล็อคป้องกันการปนเปื้อนที่ได้รับการออกแบบทางวิศวกรรมขั้นสูง ซึ่งออกแบบมาเพื่อขจัดสิ่งปนเปื้อนบนพื้นผิวออกจากบุคลากรและวัสดุ ก่อน พวกมันเข้าไปในแกนที่ปลอดเชื้อ แอร์ฝักบัวทำหน้าที่เป็นผู้พิทักษ์ที่ระมัดระวังที่ธรณีประตู ถือเป็นพื้นฐานในการรักษาระดับความบริสุทธิ์ที่เข้มงวดซึ่งจำเป็นในอุตสาหกรรมต่างๆ ตั้งแต่การผลิตเซมิคอนดักเตอร์ไปจนถึงการผลิตยาและการวิจัยเทคโนโลยีชีวภาพ
ภารกิจหลัก: การป้องกันการถ่ายโอนการปนเปื้อน
ห้องสะอาดรักษาการจำแนกประเภท ISO เฉพาะ (เช่น ISO คลาส 5, คลาส 7) โดยการควบคุมอนุภาคในอากาศอย่างเข้มงวด บุคลากรแม้จะสวมเสื้อผ้าสำหรับห้องคลีนรูมโดยเฉพาะ (ชุดกระต่าย หมวกคลุมศีรษะ รองเท้าบู๊ต) ก็ยังคงเป็นแหล่งปนเปื้อนที่สำคัญ พวกมันผลัดเซลล์ผิวหนัง เส้นผม เส้นใย และจุลินทรีย์ วัสดุและอุปกรณ์ที่เข้ามาในห้องคลีนรูมจะมีอนุภาคบนพื้นผิว หน้าที่สำคัญของแอร์ฝักบัวคือ สกัดกั้นและกำจัดสิ่งปนเปื้อนเหล่านี้ที่จุดเริ่มต้น .
มันทำงานอย่างไร: พายุหิมะแห่งอากาศที่กรองแล้ว
ฝักบัวลมทำงานบนหลักการที่เรียบง่ายแต่มีประสิทธิภาพสูง: เครื่องบินไอพ่นกรอง HEPA หรือ ULPA ความเร็วสูง - ต่อไปนี้เป็นกระบวนการทั่วไป:
-
รายการ: บุคลากรหรือวัสดุเข้าไปในฝักบัวลมผ่านประตูเดียว มีประตูทั้งสองบาน เชื่อมต่อกัน – สามารถเปิดประตูได้ครั้งละ 1 ประตูเท่านั้น เพื่อป้องกันไม่ให้อากาศที่ไม่ได้กรองผ่านฝักบัวและเข้าไปในห้องคลีนรูม
-
การเปิดใช้งาน: เซ็นเซอร์ตรวจจับการมีอยู่ กระตุ้นรอบการอาบน้ำ สัญญาณเสียงหรือภาพบ่งบอกถึงการเปิดใช้งาน
-
ระเบิดทางอากาศความเร็วสูง: หัวฉีดทรงพลังที่วางตำแหน่งอย่างมีกลยุทธ์บนผนังและเพดาน (และบางครั้งบนพื้น) ปล่อยกระแสลมที่สะอาดเป็นพิเศษด้วยตัวกรอง HEPA/ULPA ที่ความเร็วสูง (โดยทั่วไปคือ 20-25 ม./วินาที / 4000-5000 ฟุต/นาที)
-
การขัดพื้นผิว: อากาศที่ปั่นป่วนและความเร็วสูงจะไล่อนุภาคที่หลวม (ฝุ่น เส้นใย สะเก็ดผิวหนัง) และจุลินทรีย์ที่ติดอยู่บนพื้นผิวของเสื้อผ้า ถุงมือ แว่นตา และวัสดุออกไปทางกายภาพ
-
การกำจัดสิ่งปนเปื้อน: สิ่งปนเปื้อนที่หลุดออกไปจะถูกดักจับทันทีโดยตะแกรงไอดี ซึ่งโดยปกติจะตั้งอยู่ใกล้พื้น และดึงเข้าสู่ระบบการกรองของแอร์ฝักบัว
-
การกรองและการหมุนเวียน: อากาศที่ปนเปื้อนจะผ่านตัวกรองขั้นต้น (เพื่อดักจับเศษขนาดใหญ่) จากนั้นตัวกรองหลัก HEPA (อากาศอนุภาคประสิทธิภาพสูง) หรือ ULPA (อากาศที่ทะลุผ่านต่ำเป็นพิเศษ) ตัวกรอง HEPA กำจัดอนุภาคขนาด ≥0.3 ไมครอนได้ 99.97% ในขณะที่ตัวกรอง ULPA กำจัดอนุภาคขนาด ≥0.12 ไมครอนได้ 99.999% จากนั้นอากาศที่สะอาดจะถูกหมุนเวียนกลับไปยังหัวฉีด
-
วงจรเสร็จสิ้นและออก: หลังจากรอบเวลาที่ตั้งไว้ล่วงหน้า (โดยปกติคือ 15-30 วินาทีสำหรับบุคลากร และนานกว่าสำหรับรถเข็น/วัสดุ) ไอพ่นจะหยุดลง สัญญาณไฟบ่งบอกว่าสามารถเปิดประตูด้านในไปยังห้องปลอดเชื้อได้อย่างปลอดภัย
องค์ประกอบสำคัญของฝักบัวลมที่มีประสิทธิภาพ:
-
สิ่งที่แนบมา: สร้างจากวัสดุเรียบและไม่หลุดล่อน (โดยทั่วไปคือสแตนเลส 304 หรือ 316 หรือเหล็กเคลือบสีฝุ่น) โครงสร้างที่ไร้รอยต่อช่วยลดการดักจับอนุภาค
-
โบลเวอร์ประสิทธิภาพสูง: จัดให้มีการไหลเวียนของอากาศที่มีปริมาณมากและความเร็วสูงที่จำเป็น มักมีความเร็วแปรผันเพื่อการเพิ่มประสิทธิภาพ
-
ระบบการกรอง HEPA/ULPA: หัวใจสำคัญของหน่วย การกรองแบบหลายขั้นตอน (แผ่นกรองล่วงหน้า HEPA/ULPA) ช่วยให้อากาศบริสุทธิ์ ความสมบูรณ์ของตัวกรองเป็นสิ่งสำคัญยิ่ง
-
หัวฉีดอากาศ: วางตำแหน่งอย่างมีกลยุทธ์เพื่อการครอบคลุมและความปั่นป่วนที่เหมาะสมทั่วทั้งพื้นผิวของบุคลากร/วัสดุ หัวฉีดแบบปรับได้ช่วยเพิ่มประสิทธิภาพ
-
ตะแกรงไอดี: ตั้งอยู่เพื่อดักจับอากาศที่ปนเปื้อนได้อย่างมีประสิทธิภาพ โดยทั่วไปจะอยู่ต่ำบนผนังหรือบนพื้น
-
ระบบควบคุม: Programmable Logic Controller (PLC) หรือการจัดการไมโครโปรเซสเซอร์:
-
ระยะเวลาและลำดับของวงจร
-
ความเร็วพัดลม/การควบคุมการไหลของอากาศ
-
อินเตอร์ล็อคลอจิก (ความปลอดภัยของประตู)
-
ระบบแจ้งเตือน (ตัวกรองอุดตัน ประตูขัดข้อง การไหลเวียนของอากาศต่ำ)
-
ส่วนติดต่อผู้ใช้ (จอแสดงผล ปุ่มสตาร์ท)
-
-
ประตูที่เชื่อมต่อกัน: คุณลักษณะด้านความปลอดภัยและการกักกันที่สำคัญ ลูกโซ่ระบบเครื่องกลไฟฟ้าหรือแม่เหล็กป้องกันไม่ให้ประตูทั้งสองบานเปิดพร้อมกัน ประตูบานเลื่อนอัตโนมัติเป็นเรื่องธรรมดา
-
แสงสว่าง: อุปกรณ์ติดตั้งที่ปิดสนิทและเข้ากันได้กับห้องคลีนรูม
-
คุณสมบัติเสริม:
-
ตะแกรงพื้นเพื่อการไหลเวียนของอากาศจากล่างขึ้นบน (เพิ่มประสิทธิภาพการทำความสะอาดวัสดุ)
-
แท่งไอออไนซ์เพื่อทำให้ประจุไฟฟ้าสถิตเป็นกลาง (ลดการยึดเกาะของอนุภาค)
-
เสียงแจ้งหรือการแสดงผลหลายภาษา
-
การผ่านวัสดุ (แอร์ล็อคขนาดเล็กสำหรับเครื่องมือ/ชิ้นส่วน)
-
การบันทึกข้อมูลเพื่อบันทึกการปฏิบัติตามข้อกำหนด
-
ทำไม Air Showers จึงมีความสำคัญ: ประโยชน์ที่ได้รับ
-
การลดอนุภาคอย่างมีนัยสำคัญ: สามารถกำจัดอนุภาคพื้นผิวออกจากบุคลากรและวัสดุได้ 80-95%
-
ปกป้องความสมบูรณ์ของห้องคลีนรูม: ป้องกันไม่ให้สิ่งปนเปื้อนภายนอกละเมิดสภาพแวดล้อมที่ได้รับการควบคุม โดยคงระดับ ISO ไว้
-
ลดความเสี่ยงจากการปนเปื้อนของผลิตภัณฑ์: สิ่งสำคัญสำหรับผลผลิตในเซมิคอนดักเตอร์และความปลอดเชื้อในยา/เทคโนโลยีชีวภาพ
-
ยืดอายุตัวกรอง HEPA: โดยการจับสิ่งปนเปื้อนจำนวนมาก ก่อน จะเข้าสู่ห้องสะอาดหลัก แผ่นกรอง HEPA หลักมีอายุการใช้งานยาวนานกว่าและทำงานได้อย่างมีประสิทธิภาพมากขึ้น
-
บังคับใช้ระเบียบวินัยในการสวมชุด: ทำหน้าที่เป็นตัวเตือนทางกายภาพและจุดขั้นตอนสำหรับแนวทางปฏิบัติในการควบคุมการปนเปื้อนที่เหมาะสม
-
การควบคุมการปนเปื้อนที่คุ้มค่า: มีประสิทธิภาพมากกว่าการใช้ระบบจัดการอากาศของห้องคลีนรูมเพียงอย่างเดียวในการเจือจางและกำจัดสิ่งปนเปื้อนที่บุคลากรนำเข้าเข้ามา
การใช้งานที่สำคัญ: โดยที่ความบริสุทธิ์เป็นสิ่งสำคัญยิ่ง
-
การผลิตเซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์: การปกป้องเวเฟอร์และชิปจากอนุภาคนักฆ่าระหว่างการพิมพ์หินด้วยแสง การกัด และการประกอบ (ISO คลาส 1-5)
-
การผลิตยา: รับประกันความปลอดเชื้อในสายการบรรจุปลอดเชื้อ การผลิตวัคซีน และการจัดการ API ปลอดเชื้อ (ISO คลาส 5/เกรด A)
-
เทคโนโลยีชีวภาพและวิทยาศาสตร์ชีวภาพ: การป้องกันการปนเปื้อนในห้องปฏิบัติการเพาะเลี้ยงเซลล์ วิศวกรรมเนื้อเยื่อ และการวิจัยทางพันธุกรรม
-
การผลิตอุปกรณ์การแพทย์: มีความสำคัญอย่างยิ่งต่อการประกอบและบรรจุภัณฑ์อุปกรณ์ปลอดเชื้อ
-
การบินและอวกาศ: เลนส์ที่มีความแม่นยำ ระบบเลเซอร์ และการประกอบดาวเทียมซึ่งอนุภาคอาจทำให้ประสิทธิภาพลดลง
-
การวิจัยและการผลิตนาโนเทคโนโลยี: โดยที่แม้แต่อนุภาคระดับนาโนก็สามารถขัดขวางกระบวนการได้
-
ห้องแยกและห้องปฏิบัติการของโรงพยาบาล: จุดเริ่มต้นสำหรับการกักกันระดับสูง (BSL-3/4) หรือสภาพแวดล้อมในการป้องกัน (เช่น สำหรับผู้ป่วยที่มีภูมิคุ้มกันบกพร่อง)
ข้อควรพิจารณาในการออกแบบและปัจจัยในการคัดเลือก
การเลือกแอร์ฝักบัวที่เหมาะสมต้องมีการวิเคราะห์อย่างรอบคอบ:
-
การจำแนกประเภทห้องคลีนรูม: กำหนดประสิทธิภาพการกรองที่ต้องการ (HEPA เทียบกับ ULPA) และความเร็วลมที่อาจเกิดขึ้น
-
ปริมาณงาน: จำนวนบุคลากร/วัสดุที่เข้าต่อชั่วโมง กำหนดขนาด (คนเดียว, หลายคน, วอล์คอิน, พาสทรู) และความต้องการรอบเวลา
-
บุคลากรเทียบกับการมุ่งเน้นวัสดุ: การอาบน้ำบุคลากรเน้นการปกปิดร่างกาย ฝักบัววัสดุ/รถเข็นต้องใช้หัวดูดพื้นและขนาดที่ใหญ่กว่า
-
รูปแบบการไหลของอากาศและความเร็ว: ตำแหน่งและความเร็วของหัวฉีดต้องรับประกันการครอบคลุมและการขัดถูที่มีประสิทธิภาพ ความเร็วขั้นต่ำโดยทั่วไปคือ 20 ม./วินาที (4000 ฟุต/นาที)
-
การกรอง: HEPA (ISO คลาส 5-8) หรือ ULPA (ISO คลาส 1-5)? ขนาดตัวกรองและการเข้าถึงสำหรับการทดสอบ/การเปลี่ยนแปลง
-
วัสดุก่อสร้าง: แนะนำให้ใช้สแตนเลส (304, 316) เพื่อความทนทานและทำความสะอาดได้ เหล็กเคลือบสีฝุ่นอาจเหมาะกับพื้นที่ที่เข้มงวดน้อยกว่า
-
ระบบควบคุมและคุณสมบัติ: ระดับของระบบอัตโนมัติที่ต้องการ การเตือน การบันทึกข้อมูล ส่วนติดต่อผู้ใช้
-
ลูกโซ่: ความน่าเชื่อถือและประเภท (เชิงกล, แม่เหล็ก)
-
ขนาดและเค้าโครง: ต้องพอดีกับห้องแต่งตัว/พื้นที่ล็อคแอร์ และรองรับการเคลื่อนไหว
-
การปฏิบัติตาม: เป็นไปตามมาตรฐานที่เกี่ยวข้อง (IEST, ISO 14644, GMP)
การบำรุงรักษา: รับประกันประสิทธิภาพอย่างต่อเนื่อง
ฝักบัวลมจะดีพอๆ กับการบำรุงรักษาเท่านั้น:
-
การเปลี่ยนไส้กรองเป็นประจำ: ตัวกรองล่วงหน้า (บ่อยครั้ง) และตัวกรอง HEPA/ULPA (ตามการตรวจสอบแรงดันตกคร่อมหรือการเปลี่ยนตามกำหนดเวลา) ความล้มเหลวของตัวกรองทำให้ฝักบัวใช้งานไม่ได้
-
การทดสอบความสมบูรณ์ของตัวกรอง: การทดสอบ DOP (อนุภาคน้ำมันที่กระจายตัว) หรือ PAO (PolyAlphaOlefin) เป็นระยะๆ เพื่อตรวจสอบซีลและประสิทธิภาพ HEPA/ULPA
-
การตรวจสอบความเร็วการไหลของอากาศ: ตรวจสอบให้แน่ใจว่าหัวฉีดเป็นไปตามความเร็วที่กำหนด
-
การทำความสะอาด: การทำความสะอาดผนัง พื้น ตะแกรง และหัวฉีดภายในบ่อยครั้งด้วยสารที่เข้ากันได้กับห้องคลีนรูม ฝักบัวจะต้องไม่เป็นแหล่งปนเปื้อน
-
การตรวจสอบการเชื่อมต่อประตู: การทดสอบเป็นประจำเพื่อความปลอดภัยและการกักกัน
-
การบำรุงรักษาโบลเวอร์และมอเตอร์: ตามกำหนดการของผู้ผลิต
แนวโน้มในอนาคต: ผู้เฝ้าประตูที่ชาญฉลาดและมีประสิทธิภาพมากขึ้น
-
การรวมเซ็นเซอร์ขั้นสูง: เครื่องนับอนุภาคแบบเรียลไทม์ภายในฝักบัวให้ผลตอบรับทันทีเกี่ยวกับประสิทธิภาพในการชำระล้างการปนเปื้อน และแจ้งเตือนหากประสิทธิภาพลดลง
-
การทำงานแบบไร้สัมผัสและ IoT: เซ็นเซอร์ตรวจจับความเคลื่อนไหว การเปิดใช้งานด้วยเสียง การตรวจสอบพารามิเตอร์ประสิทธิภาพจากระยะไกล (การไหลของอากาศ สถานะตัวกรอง) การแจ้งเตือนการบำรุงรักษาแบบคาดการณ์ล่วงหน้า
-
ประสิทธิภาพการใช้พลังงาน: การควบคุมโบลเวอร์ (VFD) ที่ปรับให้เหมาะสม อากาศพลศาสตร์ที่ดีขึ้น และการออกแบบที่มีการรั่วไหลต่ำ ซึ่งช่วยลดต้นทุนการดำเนินงาน
-
วัสดุที่ได้รับการปรับปรุง: เคลือบสารต้านจุลชีพบนพื้นผิวภายใน แม้กระทั่งวัสดุที่ทนทานและทำความสะอาดได้มากขึ้น
-
บูรณาการกับการควบคุมการเข้าถึง: การเชื่อมโยงวงจรห้องอาบน้ำฝักบัวที่เสร็จสมบูรณ์เข้ากับทางเข้าประตูห้องปลอดเชื้อเพื่อให้เป็นไปตามข้อกำหนดที่บังคับใช้
-
การสร้างแบบจำลองการไหลของอากาศขั้นสูง: Computational Fluid Dynamics (CFD) ใช้เพื่อปรับตำแหน่งหัวฉีดและรูปแบบการไหลของอากาศให้เหมาะสมเพื่อการกำจัดอนุภาคสูงสุด
แอร์ล็อคที่ไม่สามารถต่อรองได้
ฝักบัวลมในห้องคลีนรูมไม่ได้หรูหรา เป็นการควบคุมทางวิศวกรรมขั้นพื้นฐานที่จำเป็นสำหรับการบรรลุและรักษาระดับความสะอาดที่สำคัญ ด้วยการกำจัดสิ่งปนเปื้อนบนพื้นผิวอย่างจริงจัง ณ ทางเข้าออก จะทำหน้าที่เป็นด่านแรกที่สำคัญในการปกป้องผลิตภัณฑ์ การวิจัยที่ละเอียดอ่อน และสุขภาพของมนุษย์มูลค่าหลายพันล้านดอลลาร์ ประสิทธิภาพขึ้นอยู่กับการออกแบบที่เหมาะสมซึ่งสอดคล้องกับระดับห้องคลีนรูม การติดตั้งอย่างพิถีพิถัน และความมุ่งมั่นอย่างแน่วแน่ในการบำรุงรักษาและความสมบูรณ์ของตัวกรอง เนื่องจากเทคโนโลยีห้องสะอาดก้าวหน้าและมาตรฐานการควบคุมการปนเปื้อนมีความเข้มงวดมากขึ้น ฝักบัวลมจะยังคงพัฒนาต่อไปในฐานะประตูที่ชาญฉลาดยิ่งขึ้น มีประสิทธิภาพมากขึ้น และขาดไม่ได้สู่สภาพแวดล้อมที่บริสุทธิ์ซึ่งขับเคลื่อนความก้าวหน้าทางเทคโนโลยีและวิทยาศาสตร์สมัยใหม่ การลงทุนในแอร์ฝักบัวที่ออกแบบอย่างดีและได้รับการดูแลอย่างเข้มงวดถือเป็นการลงทุนในความสมบูรณ์และความสำเร็จของห้องคลีนรูม
